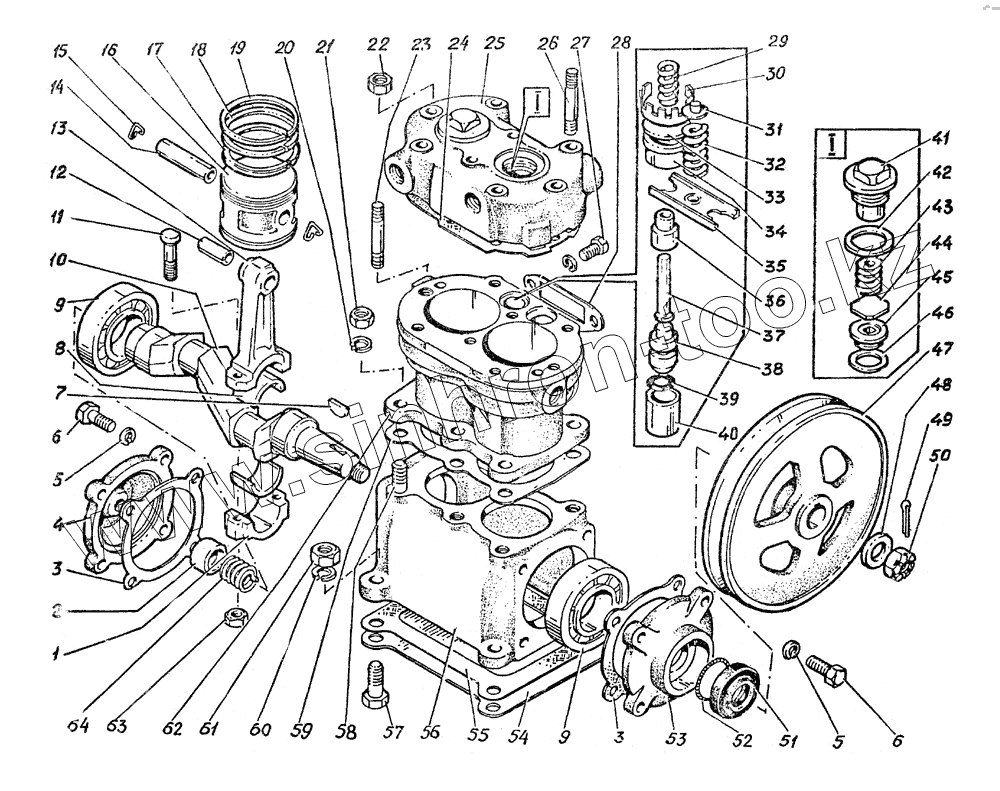

Каталог запасных частей к технике: Атек ЭО-4321В (дополнение). 500-35090-15 Компрессор
500-35090-15
1
2
3
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-35090-15 | 500-35090-15 | Компрессор | |
| 1 | 130-3509196-Б | Крышка | |
| 2 | 120-3609094-01 | Уплотнитель | |
| 3 | 120-3509063 | Прокладка | |
| 4 | 130-3509090-Б | Крышка | |
| 5 | 4598166046 | Шайба 8Т | |
| 6 | 4593461524 | Болт 8x25 | |
| 7 | 45.9823.0263 | Шпонка 5x7,5 | |
| 8 | 130-3509092 | Вкладыш | |
| 9 | 120-3509113 | Подшипник | |
| 10 | 130-3509110-А | Вал коленчатый | |
| 11 | 120-3509200-10 | Болт | |
| 12 | 130-3509194 | Втулка | |
| 13 | 130-3509190-Б | Шатун | |
| 14 | 130-3509170 | Палец | |
| 15 | 130-3509172 | Кольцо | |
| 16 | 130-3509160-02 | Поршень | |
| 17 | 11.2509.166 | Кольцо | |
| 18 | 11.3509.165 | Кольцо | |
| 19 | 130-3509164 | Кольцо | |
| 20 | 45-98166067 | Шайба 10 | |
| 21 | 303112-П29 | Гайка M10x1 | |
| 22 | 45.9553.1056 | Гайка М8х1 | |
| 23 | 414039-П29 | Шпилька М3х1х57 | |
| 24 | 130-3509043-А | Прокладка | |
| 25 | 1303509040 | Головка компрессора | |
| 26 | 308612-П29 | Шпонка 8x1x65 | |
| 27 | 4593461520 | Болт М8х16 | |
| 28 | 130-3509249 | Прокладка | |
| 29 | 130-3509328 | Пружина | |
| 30 | 130-3509363 | Направлявшая | |
| 31 | 130-3509355 | Направляющая | |
| 32 | 130-3509342-А | Пружина | |
| 33 | 130-3509056 | Клапан | |
| 34 | 130-3509069 | Седло | |
| 35 | 130-3509337-Б2 | Коромысло | |
| 36 | 130-3509099-Б | Гнездо штока | |
| 37 | 130-3509344-Б | Шток | |
| 38 | 130-3509065-В2 | Плунжер | |
| 39 | 130-3509067-А | Кольцо | |
| 40 | 130-3509068-Б | Втулка | |
| 41 | 120-3509044 | Пробка | |
| 42 | 120-3509045 | Прокладка | |
| 43 | 120-3509048 | Пружина | |
| 44 | 130-3509050 | Клапан | |
| 45 | 130-3509051-А | Седло | |
| 46 | 130-3509055 | Прокладка | |
| 47 | 500-3509130-12 | Шкив | |
| 48 | 4598111209 | Шайба 14 | |
| 49 | 258039-П29 | Шплинт | |
| 50 | 4595531512 | Гайка M4 | |
| 51 | 120-3509078-В | Манжета | |
| 52 | 120-3509077-Б | Пружина | |
| 53 | 130-3509060-А | Крышка | |
| 54 | 500-3509102-Т | Крышка | |
| 55 | 130-3509103-Б | Прокладка | |
| 56 | 130-3509020-Б | Картер | |
| 57 | 4593461561 | Болт М10х30 | |
| 58 | 304020-П29 | Шпилька | |
| 59 | 130-3509038 | Прокладка | |
| 60 | Датчик сигнала Стоп | ||
| 61 | 45-95531057 | Гайка M10 | |
| 62 | 130-350930-01 | Блок цилиндров | |
| 63 | 303032-10 | Гайка | |
| 64 | 120-3509093 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
