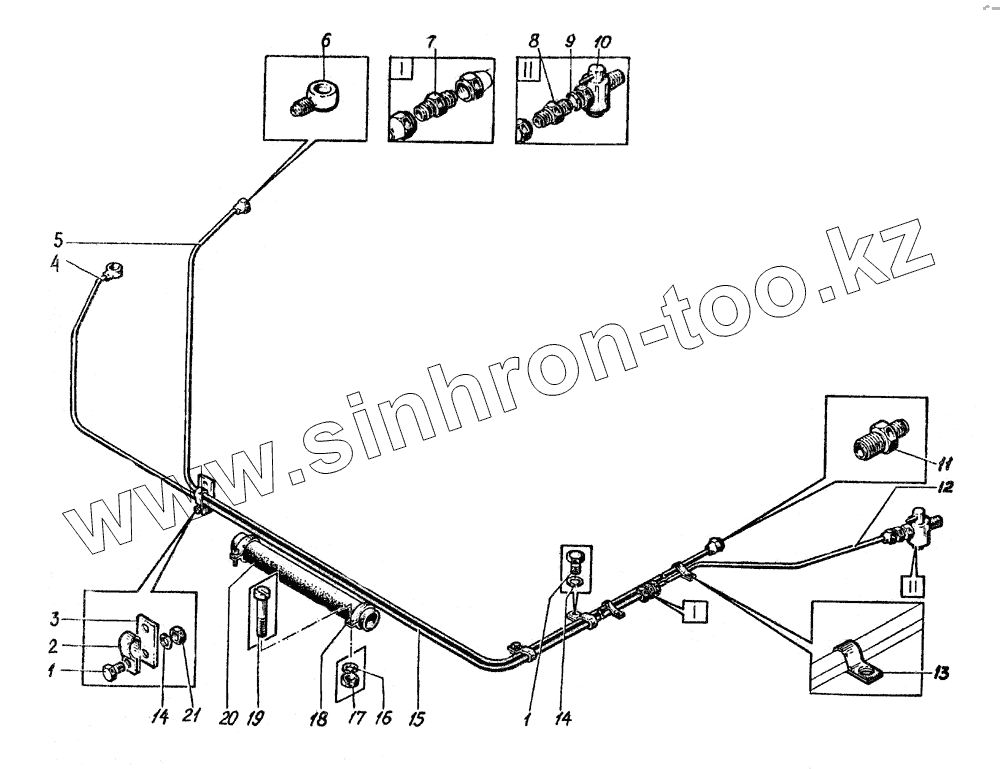

Каталог запасных частей к технике: Атек ЭО-4321В (дополнение). 49.1206.000 Узел подачи топлива
49.1206.000
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 49.1206.000 | 49.1206.000 | Узел подачи топлива | |
| 1 | 7798.0.16 | Болт | |
| 2 | 01.4200.006 | Хомут | |
| 3 | 10.0900.036 | Пластина | |
| 4 | 10.1206.300 | Труба | |
| 5 | 10.0814.400-01 | Труба | |
| 6 | 49.1206.001 | Штуцер | |
| 7 | 01.4200.004 | Штуцер | |
| 8 | 10.2119.002-01 | Упор | |
| 9 | 50.4574.035 | Прокладка | |
| 10 | Кр25.130.8101390 | Кран | |
| 11 | 10.0900.004 | Штуцер | |
| 12 | 10.1206.100 | Труба | |
| 13 | 01.4200.006-01 | Хомут | |
| 14 | 6402.8 | Шайба | |
| 15 | 10.1206.200 | Труба | |
| 16 | 6402.6 | Шайба | |
| 17 | 5915.6 | Гайка | |
| 18 | 02.1200.006 | Хомут | |
| 19 | 1491.6.35 | Винт | |
| 20 | 49.1206.005 | Рукав | |
| 21 | 5915.8 | Гайка |
