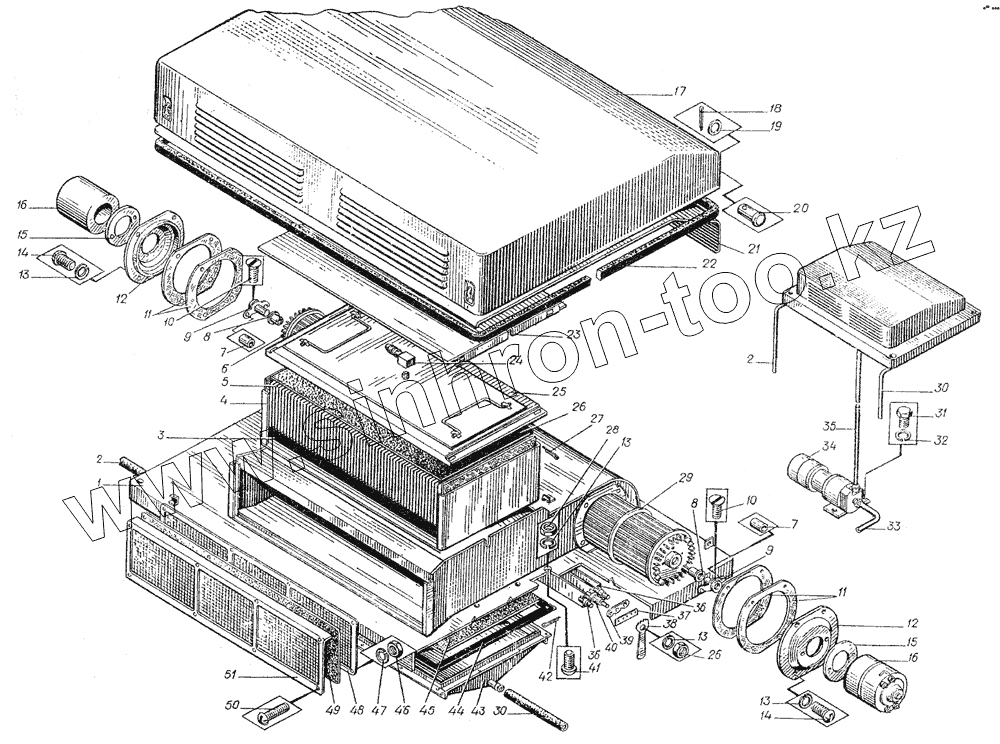

Каталог запасных частей к технике: Атек ЭО-4321Б. 63.0100.000 Блок испарительный кабины
63.0100.000
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 63.0100.000 | 63.0100.000 | Блок испарительный кабины | |
| 1 | 63.0101.000 | Корпус | |
| 2 | 10.362.15X16 | Рукав L= 1690 mm | |
| 3 | 63.0105.003 | Прокладка | |
| 4 | 63.0105.100 | Кассета | |
| 5 | 63.0105.004 | Пластина | |
| 6 | 63.0115.000 | Колесо | |
| 7 | 63.0110.001 | Втулка | |
| 8 | 63.0110.002 | Втулка | |
| 9 | 63.0110.100 | Водило | |
| 10 | 1491.5.10 | Винт | |
| 11 | 63.0100.008 | Прокладка | |
| 12 | 63.0100.001 | Крышка | |
| 13 | 6402.6 | Шайба | |
| 14 | 17473.6.12 | Винт | |
| 15 | 63.0100.002 | Прокладка | |
| 16 | МЭ-236 | Электродвигатель | |
| 17 | 63.0103.100 | Кожух | |
| 18 | 397.2.14 | Шплинт | |
| 19 | 11371.8 | Шайба | |
| 20 | 63.0100.003 | Ось | |
| 21 | 63.0103.002 | Прокладка | |
| 22 | 63.0103.001 | Уплотнение | |
| 23 | 63.0112.000 | Крышка | |
| 24 | 63.0105.215 | Штуцер | |
| 25 | 63.0105.200 | Ороситель | |
| 26 | 63.0105.001 | Прокладка | |
| 27 | 397.2.5.16 | Шплинт | |
| 28 | 5916.6 | Гайка | |
| 29 | 63.0115.000-01 | Колесо | |
| 30 | 10362.10X19-16 | Рукав L=250 mm | |
| 31 | 7798.10.20 | Болт | |
| 32 | 6402.10 | Шайба | |
| 33 | 10362.10X19-16 | Рукав L=250 mm | |
| 34 | 63.0114.000 | Насос | |
| 35 | 10362.6X14 | Рукав L = 2000 mm | |
| 36 | 63.0104.200 | Лопасть крайняя | |
| 37 | 630100.007 | Планка | |
| 38 | 63.0109.000 | Фиксатор | |
| 39 | 63.0104.001 | Планка | |
| 40 | 63.0104.100 | Лопасть средняя | |
| 41 | 17473.6.16 | Винт | |
| 42 | 397.1.6.14 | Шплинт | |
| 43 | 63.0106.100 | Поддон | |
| 44 | 63.0106.002 | Прокладка | |
| 45 | 63.0106.001 | Прокладка | |
| 46 | 5927.3 | Гайка | |
| 47 | 6402.3 | Шайба | |
| 48 | 63.0107.200 | Лист | |
| 49 | 63.0107.001 | Прокладка | |
| 50 | 17475.3.12 | Винт | |
| 51 | 63.0107.100 | Рамка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
