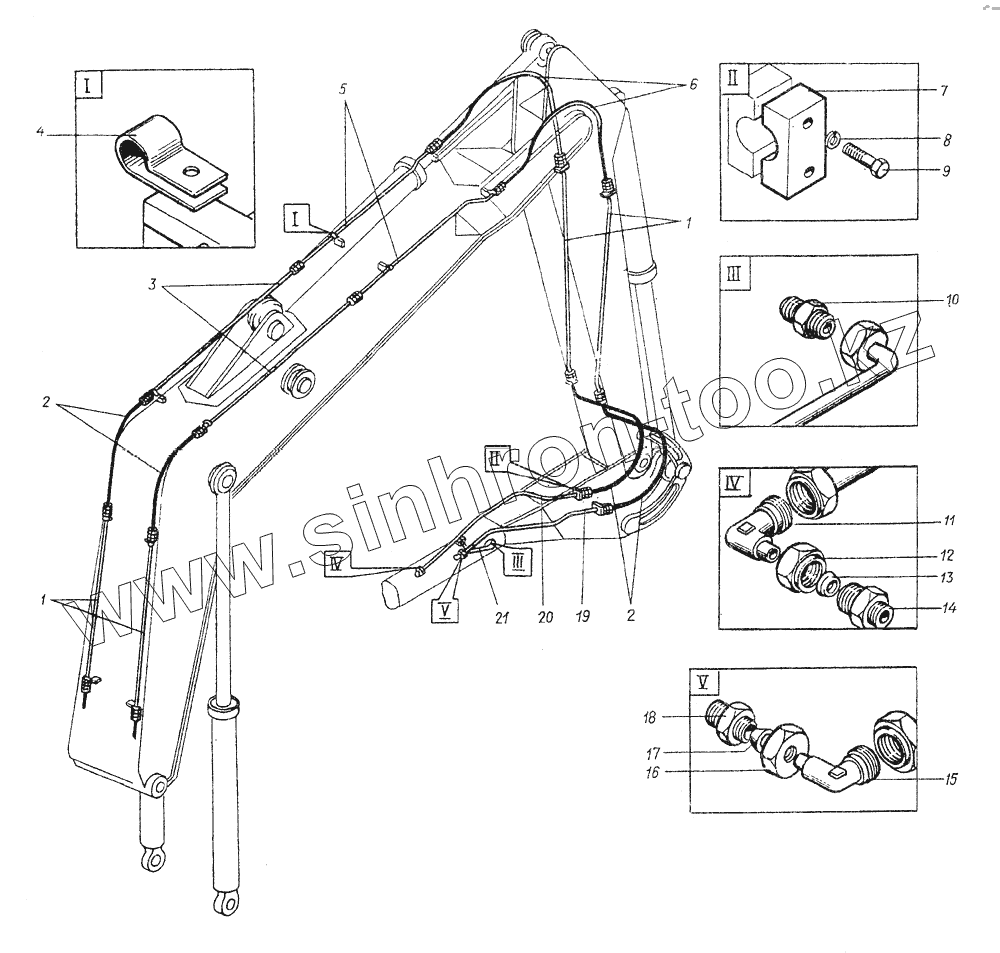

Каталог запасных частей к технике: Атек ЭО-4321Б. 49.7003.000 Гидроразводка гидромолота

Тип техники

Марка

Модель

Схема

49.7003.000

1

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
49.7003.000	49.7003.000		Гидроразводка гидромолота
1	10.7003.500-03		Труба
2	РВД25-25-1180-4-УЭ		Рукав
3	49.7003.010		Труба
4	26.6700.013		Хомут
5	49.7003.010-01		Труба
6	РВД25-25-1880-4-УЭ		Рукав
7	10.1906.019		Хомут
8	6402.10		Шайба
9	7798.10.50		Болт
10	10.0109.017		Штуцер
11	10.7003.004		Угольник
12	10.1904.005		Гайка накидная
13	10.1904.002		Кольцо врезное
14	46.0600.005		Штуцер
15	10.1901.003		Штуцер угловой
16	10.1901.002		Гайка накидная
17	10.1901.001		Кольцо
18	10.1906.104		Штуцер
19	10.7003.500-04		Труба
20	10.7003.600		Труба
21	10.7002.400-01		Труба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
