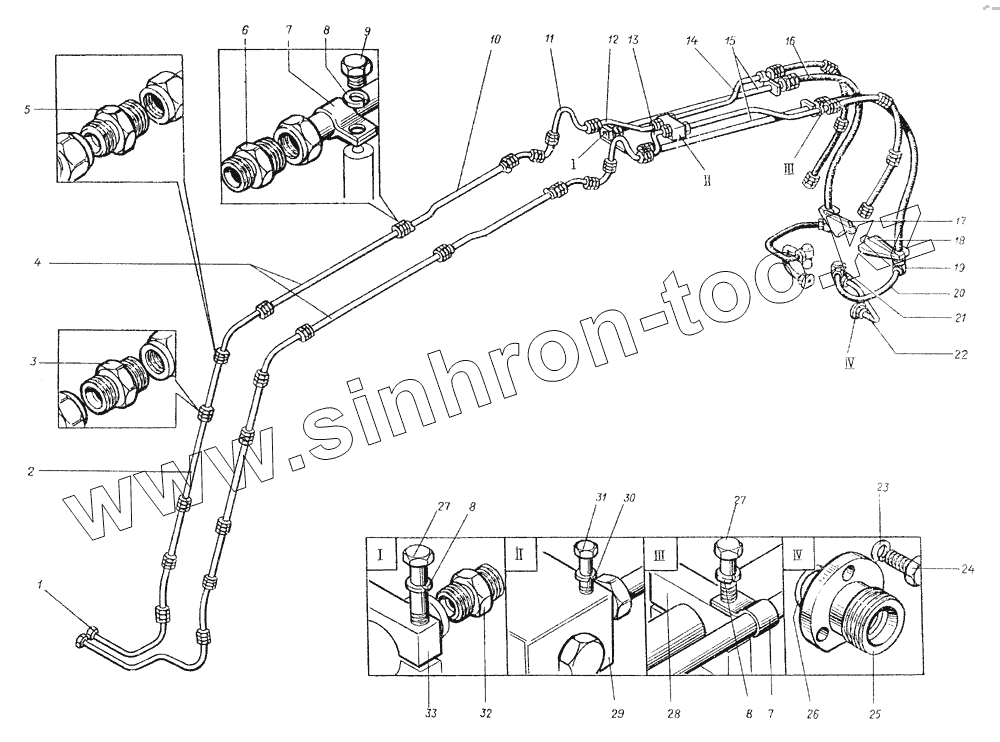

Каталог запасных частей к технике: Атек ЭО-4321Б. 49.4511.000 Гидроразводка грейфера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
49.4511.000
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
49.4511.000 49.4511.000 Гидроразводка грейфера
1 10.4511.100 Гидроразводка грейфера на поворотной платформе
2 10.4511.010 Труба
3 10.1905.051 Штуцер
4 49.4511.010 Труба
5 10.4511.003 Штуцер
6 10.1905.066 Штуцер
7 10.1905.061 Штуцер
8 6402.10 Шайба
9 7798.10.16 Болт
10 49.4511.010-02 Труба
11 РВД12х550-УЭМ22х1.5 Рукав
12 49.4511.010-18 Труба
13 10.4511.010-05 Труба
14 49.4511.010-06 Труба
15 49.4511.020 Труба
16 РВД25-25-1880-4-УЭ Рукав
17 10.4511.070 Кронштейн
18 10.4511.070-01 Кронштейн
19 10.4511.040 Соединение поворотное
20 РВД25-25-980-4-УЭ Рукав
21 10.1907.060 Соединение поворотное
22 10.4511.020 Труба
23 6402.12 Шайба
24 7798.12.30 Болт
25 10.4511.001 Штуцер
26 9833.026.032.36.2.2 Кольцо
27 7798.10.55 Болт
28 10.1906.019 Хомут
29 10.4501.500 Гидрозамок
30 6402.8 Шайба
31 7798.8.75 Болт
32 10.1904.019 Штуцер
33 10.1904.039 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
