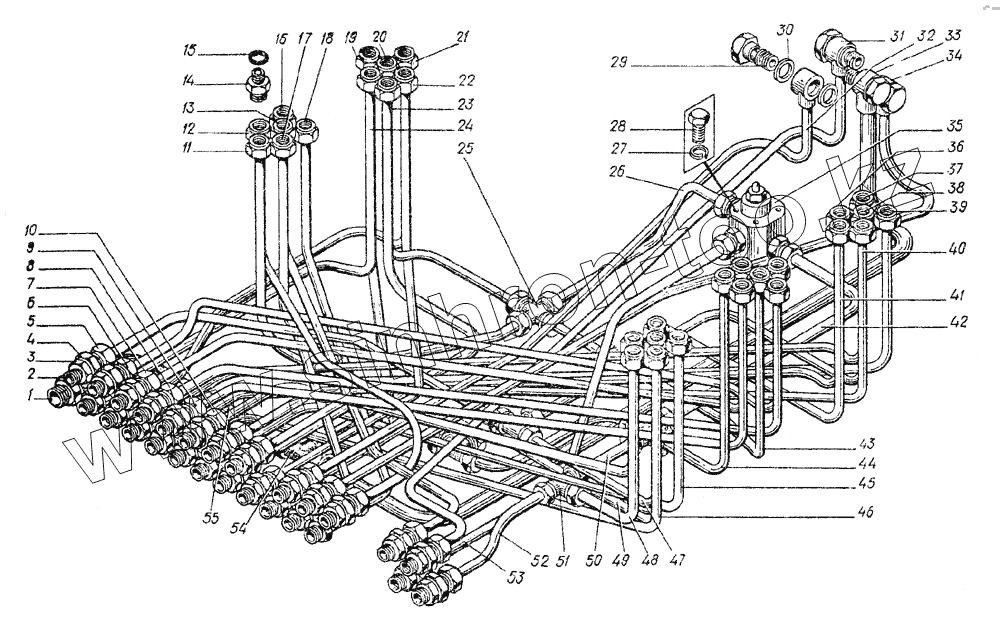

Каталог запасных частей к технике: Атек ЭО-4321Б. 49.3806.000 Гидроразводка
48.3806.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48.3806.000 | 48.3806.000 | Гидроразводка | |
| 1 | 10.1908.012 | Штуцер | |
| 2 | 10.1908.013 | Гайка | |
| 3 | 10.0809.004 | Штуцер | |
| 4 | 10.0809.007 | Гайка | |
| 5 | 49.0809.010 | Труба | |
| 6 | 49.0809.010-09 | Труба | |
| 7 | 49.0809.010-10 | Труба | |
| 8 | 49.0809.010-11 | Труба | |
| 9 | 49.0809.010-12 | Труба | |
| 10 | 49.0809.010-13 | Труба | |
| 11 | 49.0809.010-24 | Труба | |
| 12 | 49.0809.010-18 | Труба | |
| 13 | 49.0809.010-05 | Труба | |
| 14 | 10.0801.011 | Штуцер | |
| 15 | 9833.012.016.25.2.2 | Кольцо | |
| 16 | 49.0809.010-40 | Труба | |
| 17 | 49.0809.010-38 | Труба | |
| 18 | 49.0809.010-39 | Труба | |
| 19 | 49.0809.010-35 | Труба | |
| 20 | 49.0809.010-04 | Труба | |
| 21 | 49.0809.010-30 | Труба | |
| 22 | 49.0809.010-36 | Труба | |
| 23 | 49.0809.010-23 | Труба | |
| 24 | 49.0809.010-29 | Труба | |
| 25 | 10.0809.003 | Крестовина | |
| 26 | 49.0809.010-25 | Труба | |
| 27 | 6402.6 | Шайба | |
| 28 | 7798.6.16 | Болт | |
| 29 | 10.3803.202 | Винт | |
| 30 | 10.3803.203 | Прокладка | |
| 31 | 49.3809.010-02 | Труба | |
| 32 | 49.3809.010 | Труба | |
| 33 | 49.3809.020 | Труба | |
| 34 | 49.3809.010-01 | Труба | |
| 35 | 49.0726.000 | Пилот | |
| 36 | 49.0809.010-32 | Труба | |
| 37 | 49.0809.010-31 | Труба | |
| 38 | 49.0809.010-02 | Труба | |
| 39 | 49.0809.010-15 | Труба | |
| 40 | 49.0809.010-14 | Труба | |
| 41 | 49.0809.010-21 | Труба | |
| 42 | 49.0809.010-08 | Труба | |
| 43 | 49.0809.010-03 | Труба | |
| 44 | 49.0809.010-22 | Труба | |
| 45 | 49.0809.010-34 | Труба | |
| 46 | 49.0809.010-33 | Труба | |
| 47 | 49.0809.010-01 | Труба | |
| 48 | 49.0809.010-20 | Труба | |
| 49 | 49.0809.010-37 | Труба | |
| 50 | 49.0809.010-06 | Труба | |
| 51 | 10.1904.017 | Тройник | |
| 52 | 49.0809.010-28 | Труба | |
| 53 | 49.0809.010-41 | Труба | |
| 54 | 49.1904.003 | Тройник | |
| 55 | 49.3809.030 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
