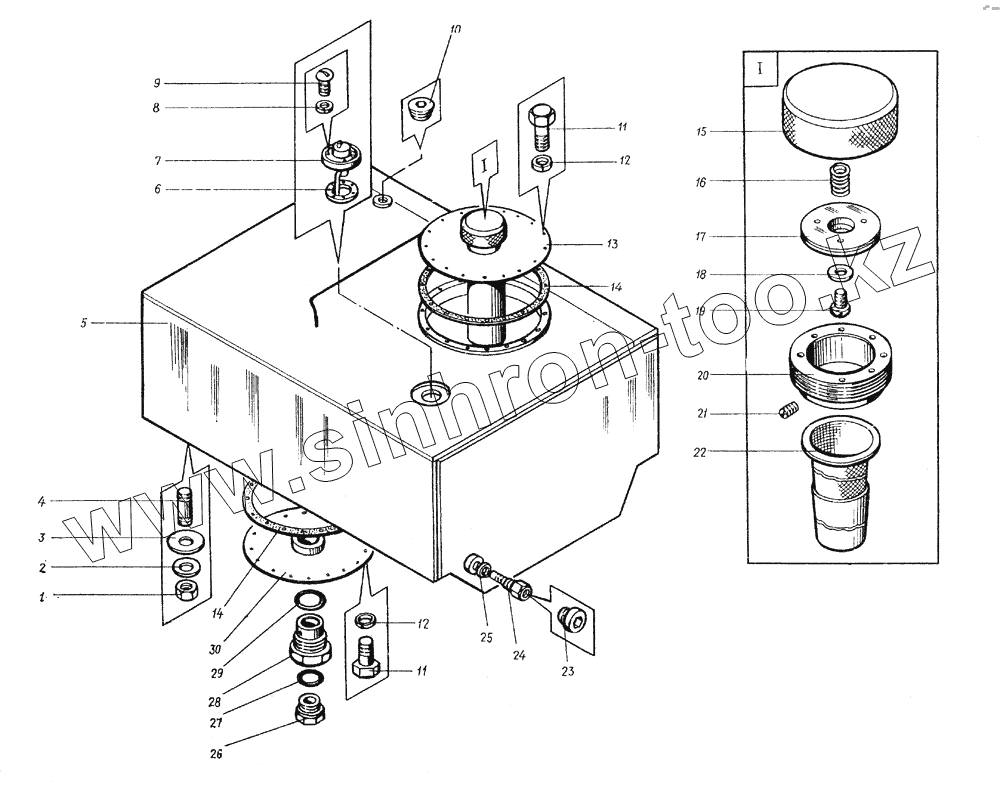

Каталог запасных частей к технике: Атек ЭО-4321Б. 49.2200.000 Бак топливный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
49.2200.000
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
49.2200.000 49.2200.000 Топливный бак
1 5915.12 Гайка
2 6402.12 Шайба
3 11371.12 Шайба
4 22034.12.35 Шпилька
5 49.2201.000 Бак
6 49.2200.001 Прокладка
7 БМ127-А Датчик указателя уровня топлива
8 6402.5 Шайба
9 17473.5.12 Винт
10 10.1400.009 Заглушка
11 7798.10.25 Болт
12 6402.10 Шайба
13 49.2203.000 Крышка
14 10.1400.006 Прокладка
15 09.0901.704-01 Крышка
16 02.0901.305 Пружина
17 02.0901.320 Диск
18 02.0901.304 Шайба
19 17473.4.10 Винт
20 02.0901.301 Корпус
21 1477.6.10 Винт
22 02.0901.600 Фильтр грубой очистки
23 06.4400.5286 Заглушка
24 10.2204.000 Штуцер с фильтром
25 02.1500.054 Кольцо
26 09.0902.124 Пробка
27 9833.030.035.30.2.2 Кольцо
28 09.0902.121 Корпус
29 9833.045.053.46.2.2 Кольцо
30 10.1405.000 Крышка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
