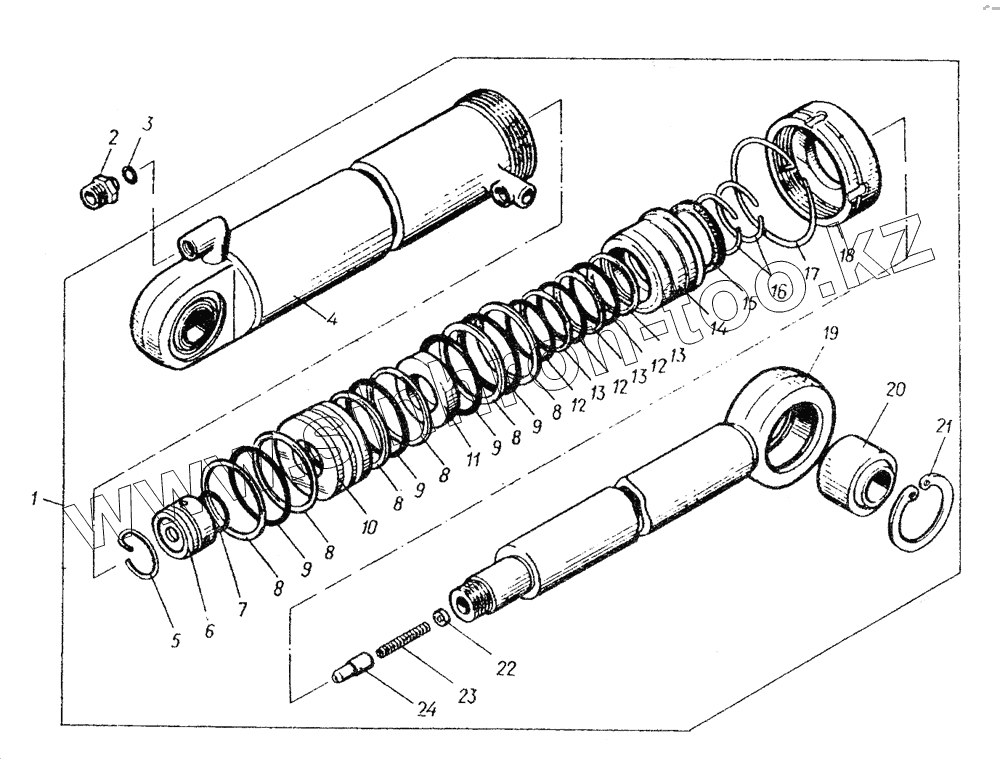

Каталог запасных частей к технике: Атек ЭО-4321Б. 49.2108.000 Гидроцилиндр

Тип техники

Марка

Модель

Схема

49.2108.000

1

2

3

4

5

6

7

8

8

8

8

8

8

9

9

9

9

10

11

12

12

12

13

13

13

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
49.2108.000	49.2108.000		Гидроцилиндр
1	50.8061.000		Гидроцилиндр
2	10.1700.004		Штуцер
3	9833.027.032.30.2.2		Кольцо
4	50.8061.100		Гильза
5	50.8046.002		Кольцо
6	50.8046.001		Гайка
7	9833.065.071.36.2.2		Кольцо
8	09.3700.008		Шайба защитная
9	9833.130.140.58.2.2		Кольцо
10	10.2119.001		Поршень
11	50.8061.002		Втулка
12	9833.100.110.58.2.2		Кольцо
13	09.3700.007		Шайба защитная
14	50.8061.001		Втулка
15	50.8061.005		Грязесъемник
16	50.8061.004		Чистик
17	10.2109.004-02		Кольцо
18	50.8061.003		Крышка
19	50.8061.200		Шток
20	3635.ШСЛ-80		Подшипник
21	13943.A125		Кольцо
22	50.8046.004		Упор
23	50.8046.006		Пружина
24	50.8046.003		Клапан

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
