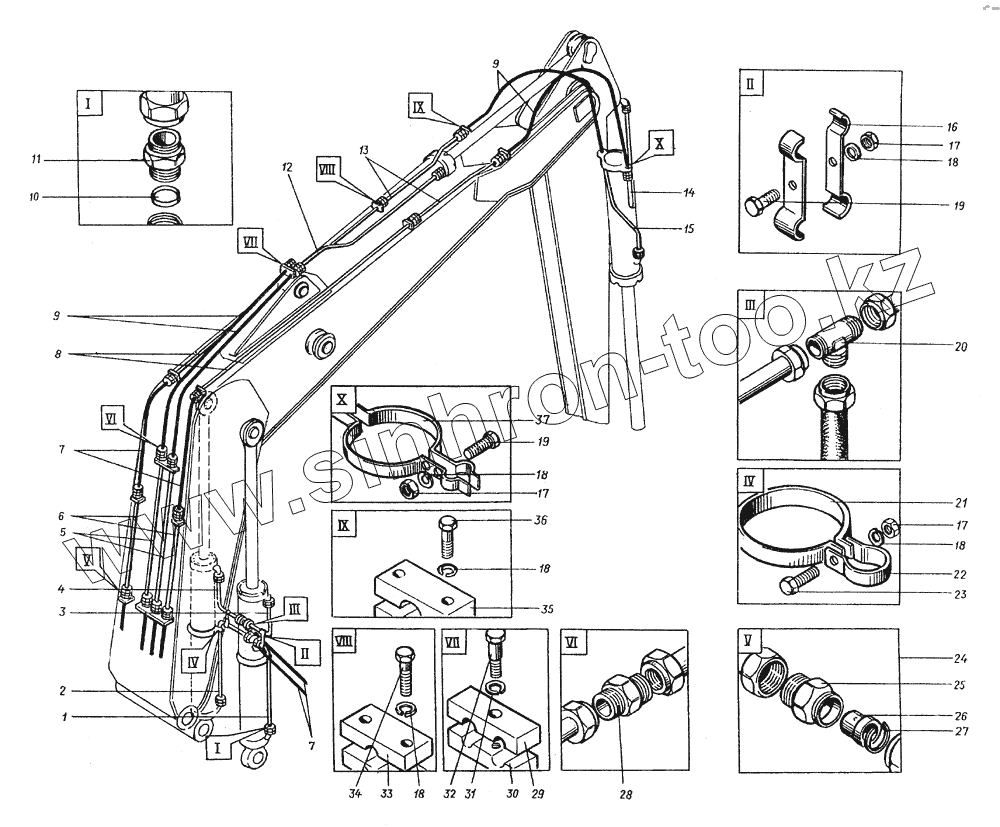

Каталог запасных частей к технике: Атек ЭО-4321Б. 49.1906.000 Гидроразводка рабочего оборудования
49.1906.000-03
49.1906.000
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
17
17
18
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 49.1906.000-03 | 49.1906.000-03 | Гидроразводка рабочего оборудования | |
| 49.1906.000 | 49.1906.000 | Гидроразводка | |
| 1 | 49.1906.020-03 | Труба | |
| 2 | 49.1906.020-02 | Труба | |
| 3 | 49.1906.020 | Труба | |
| 4 | 49.1906.020-01 | Труба | |
| 5 | 49.1906.010-03 | Труба | |
| 6 | 49.1906.010-06 | Труба | |
| 7 | РВД25-25-1180-4-УЭ | Рукав | |
| 8 | 49.1906.010-02 | Труба | |
| 9 | РВД25-25-1880-4УЭ | Рукав | |
| 10 | 9833.027.032.30.2.2 | Кольцо | |
| 11 | 10.1600.015 | Штуцер | |
| 12 | 49.1906.010-01 | Труба | |
| 13 | 49.1906.010 | Труба | |
| 14 | 49.1906.010-04 | Труба | |
| 15 | 49.1906.010-05 | Труба | |
| 16 | 10.1905.059 | Хомут | |
| 17 | 5915.10 | Гайка | |
| 18 | 6402.10 | Шайба | |
| 19 | 7798.10.35 | Болт | |
| 20 | 10.1904.013 | Тройник | |
| 21 | 10.1906.015-01 | Хомут | |
| 22 | 10.1906.016 | Хомут | |
| 23 | 7798.10.30 | Болт | |
| 24 | 10.1906.190 | Дроссель | |
| 25 | 10.1906.191 | Штуцер | |
| 26 | 10.1906.192 | Дроссель | |
| 27 | 10.1906.193 | Кольцо | |
| 28 | 10.1904.019 | Штуцер | |
| 29 | 10.1906.028 | Хомут | |
| 30 | 10.1906.026 | Хомут | |
| 31 | 6402.12 | Шайба | |
| 32 | 7798.12.60 | Болт | |
| 33 | 10.1906.019 | Хомут | |
| 34 | 7798.10.40 | Болт | |
| 35 | 10.1904.039 | Хомут | |
| 36 | 7798.10.50 | Болт | |
| 37 | 10.1906.018-01 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
