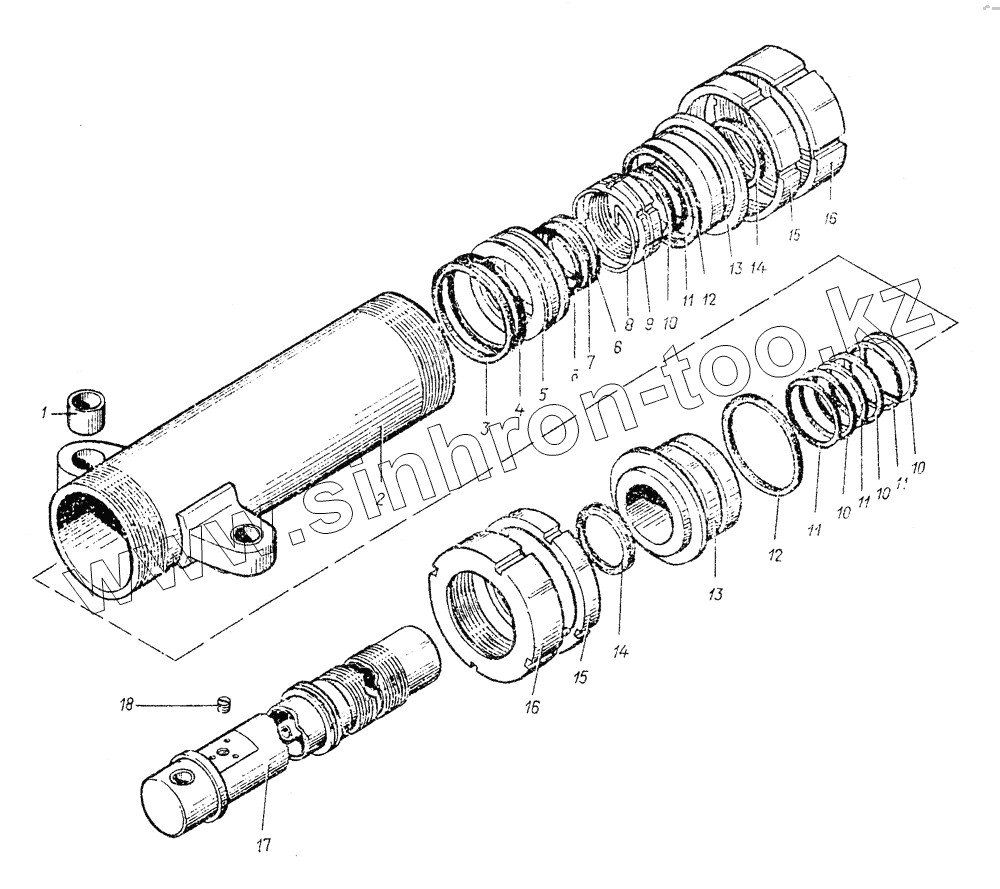

Каталог запасных частей к технике: Атек ЭО-4321Б. 10.4504.000 Гидроцилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10.4504.000
1
2
3
4
5
6
6
7
8
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
10.4504.000 10.4504.000 Гидроцилиндр
1 10.4504.203 Втулка
2 10.4504.200 Гильза
3 14896.180.160 Манжета
4 10.4504.009 Кольцо
5 10.4504.002 Поршень
6 9833.120.130.58.2.2 Кольцо
7 10.4504.008-01 Кольцо
8 10.4504.006 Кольцо
9 10.4504.005 Гайка
10 9833.110.120.58.2.2 Кольцо
11 10.4504.008 Кольцо
12 9833.170.180.58.2.2 Кольцо
13 10.4504.001 Втулка
14 02.3003.002 Грязесъемник
15 10.4504.004 Гайка
16 10.4504.003 Крышка
17 10.4504.100 Шток
18 22241.18.1.5 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
