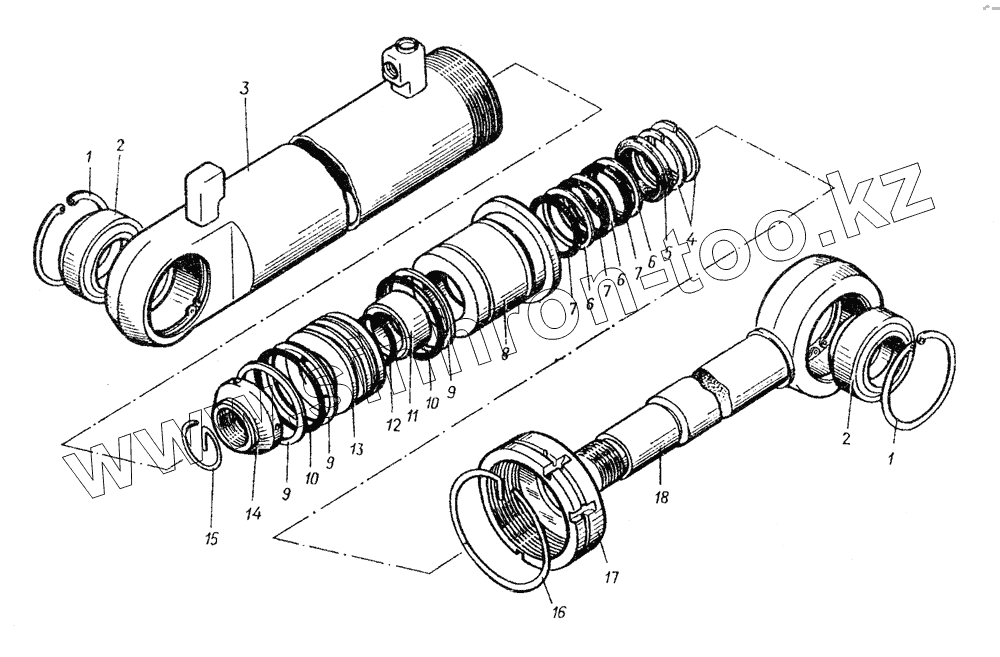

Каталог запасных частей к технике: Атек ЭО-4321Б. 10.2117.000 Гидроцилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10.2117.000
1
1
2
2
3
4
5
6
6
6
7
7
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
10.2117.000 10.2117.000 Гидроцилиндр
1 13943.A125 Кольцо
2 3635.ШСЛ-80 Подшипник
3 10.2117.100-01 Цилиндр
4 09.3700.005 Кольцо разрезное
5 09.3700.004 Грязесъемник
6 09.3700.006 Шайба защитная
7 9833.080.090.58.2.2 Кольцо
8 10.0126.003 Втулка
9 10.0110.009 Шайба защитная
10 9833.115.125.58.2.2 Кольцо
11 10.2119.002-01 Упор
12 9833.065.071.36.2.2 Кольцо
13 10.0126.001 Поршень
14 10.2119.003 Гайка
15 10.2119.004 Кольцо
16 10.2119.004-01 Кольцо
17 10.0126.002 Крышка
18 10.2117.200-01 Шток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
