Каталог запасных частей к технике: Атек ЭО-4321Б. 10.1600.000-01 Блок распределительный
10.1600.000-01
1
1
2
2
2
2
2
3
4
5
6
6
7
7
8
8
8
8
8
9
9
9
9
9
9
10
10
10
11
11
12
13
13
14
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31

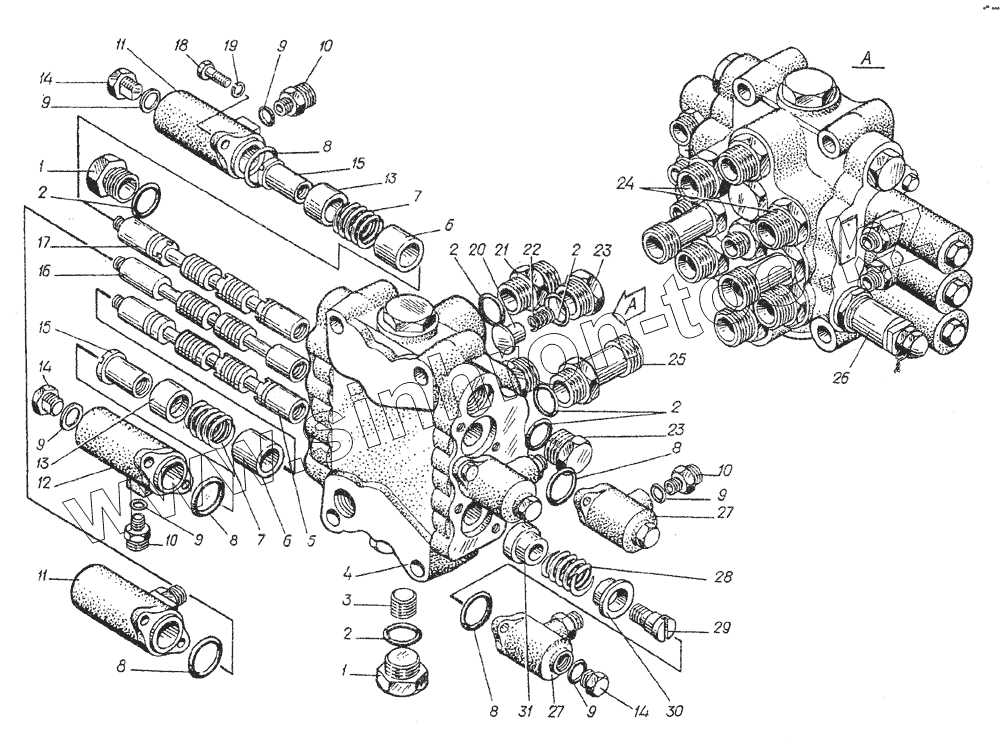

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.1600.000-01 | 10.1600.000-01 | Блок распределительный | |
| 1 | 02.1700.003 | Пробка | |
| 2 | 9833.027.032.30.2.2 | Кольцо | |
| 3 | 11.0801.002 | Пробка 3/4 | |
| 4 | 10.1600.001 | Корпус | |
| 5 | 10.1600002 | Золотник | |
| 6 | 10.1600.027 | Упор | |
| 7 | 10.1600.005 | Пружина | |
| 8 | 9833.042.048.30.2.2 | Кольцо | |
| 9 | 9833.012.016.25.2.2 | Кольцо | |
| 10 | 10.0801.011 | Штуцер | |
| 11 | 10.1600.026 | Крышка | |
| 12 | 10.1600.025 | Крышка | |
| 13 | 10.1600.007 | Упор | |
| 14 | 10.0700.003 | Пробка | |
| 15 | 10.1600.006 | Направляющая | |
| 16 | 10.1600.003 | Золотник | |
| 17 | 10.1600.028 | Золотник | |
| 18 | 7796.8.25 | Болт | |
| 19 | 6402.8 | Шайба | |
| 20 | 02.1600.024 | Клапан обратный | |
| 21 | 10.1600.015 | Штуцер | |
| 22 | 02.1600.025 | Пружина | |
| 23 | 02.1600.023 | Пробка | |
| 24 | 09.1900.015 | Штуцер | |
| 25 | 10.1600.016 | Штуцер | |
| 26 | 10.1600.100 | Клапан разгрузочный | |
| 27 | 10.1600.019 | Крышка | |
| 28 | 02.1600.019 | Пружина возврата золотника | |
| 29 | 02.1600.014 | Винт | |
| 30 | 02.1600.015 | Седло пружины | |
| 31 | 10.1600.014 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
