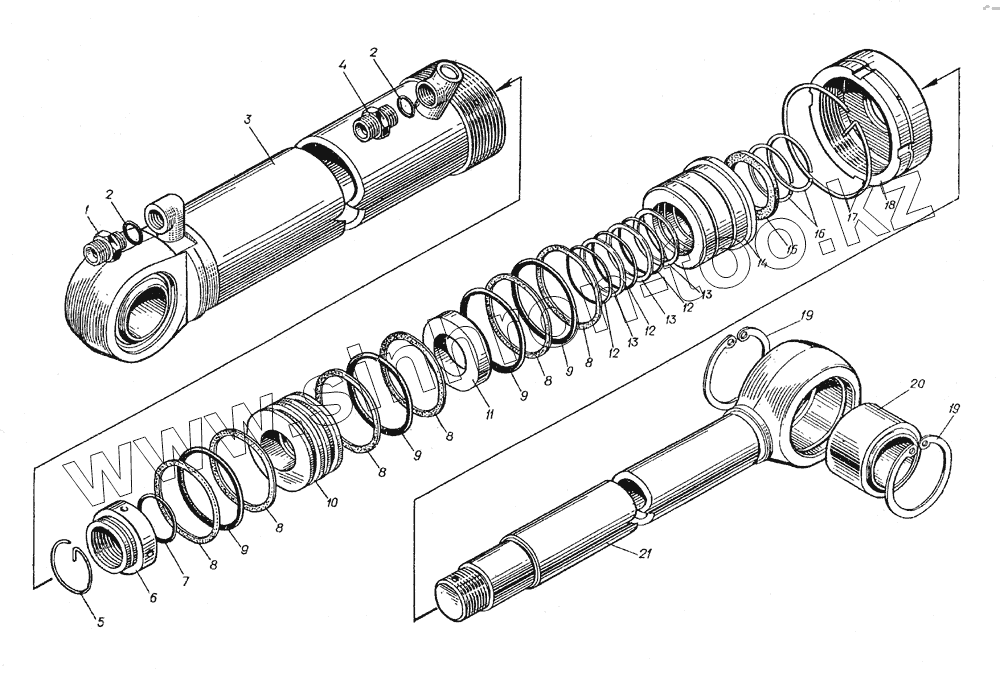

Каталог запасных частей к технике: Атек ЭО-4321Б. 10.0410.000 Гидроцилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10.0410.000
1
2
2
3
4
5
6
7
8
8
8
8
8
8
9
9
9
9
10
11
12
12
12
13
13
13
14
15
16
17
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
10.0410.000 10.0410.000 Гидроцилиндр
1 10.1600.015 Штуцер
2 9833.027.032.30.2.2 Кольцо
3 10.0410.100-01 Цилиндр
4 09.1900.015 Штуцер
5 10.2119.004 Кольцо
6 10.2119.003 Гайка
7 9833.065.071.36.2.2 Кольцо
8 10.0110.009 Шайба защитная
9 9833.115.125.58.2.2 Кольцо
10 10.0126.001 Поршень
11 10.2119.002-01 Упор
12 9833.080.090.58.2.2 Кольцо
13 09.3700.006 Шайба защитная
14 10.0126.003 Втулка
15 09.3700.004 Грязесъемник
16 09.3700.005 Кольцо разрезное
17 10.2119.004-01 Кольцо
18 10.0126.002 Крышка
19 13943.A125 Кольцо
20 3635.ШСЛ-80 Подшипник
21 10.0410.200-01 Шток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
