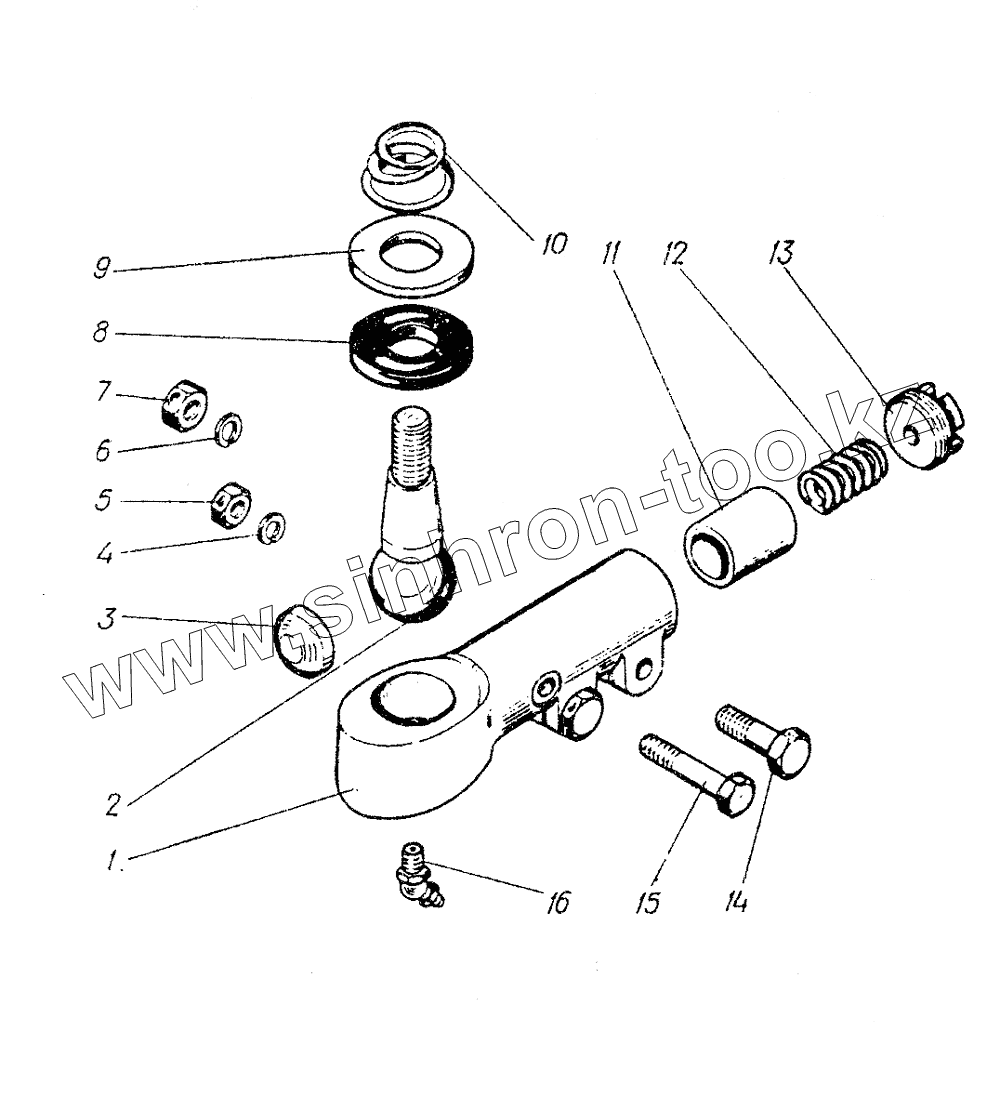

10.0104.500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации
Заводской номер детали
Название детали
10.0104.500
10.0104.500
Наконечник
1
10.0104.501
Корпус наконечника
2
10.0104.502
Палец шаровой
3
10.0104.504
Вкладыш
4
6402.10
Шайба
5
5915.10
Гайка
6
6402.12
Шайба
7
5915.12
Гайка
8
10.0104.506
Сальник
9
10.0104.507
Обойма
10
10.0104.508
Пружина
11
10.0104.503
Вкладыш
12
10.0104.509
Пружина
13
10.0104.505
Гайка
14
7798.12.45
Болт
15
7798.10.65
Болт
16
19853.2.2
Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
