Каталог запасных частей к технике: Атек ЭО-4321Б. 10.0102.700 Камера тормозная

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано Атек-2324-1 (2005) Атек-761 Атек-999Е (2006) Э-5015А (1997) ЭО-4321Б (1996) ЭО-4321В (дополнение) (1997) ЭОВ-4421 (1983)

Схема > Не выбрано 40.1000.000 Экскаватор базовый 40.1000.000 Экскаватор базовый 49.1500.000 Кабина 49.1500.000 Кабина 49.0500.000 Подножка 49.0807.000 Установка подножек 10.3806.000-01 Установка подножек У7920.01Б Сиденье 49.2700.000 Отопитель 10.2304.000 Ящик инструментальный 10.2400.000 Тяга буксирная 35.0800.000 Установка запасного колеса 10.2800.000-01 Капот двигателя 40.1200.000 Установка силовая 10.1202.000 Установка компрессора 130-3509012-Г Компрессор 49.1218.000 Установка подогревателя ПЖБ-300В 49.2200.000 Бак топливный 10.1206.000 Узел подачи топлива 10.1207.000 Управление подачей топлива 10.1209.000 Установка насоса 321.224.00.000-14.02 Насос сдвоенный 323.25.01.000 Крышка 1110006064 Люлька 1410058892 Узел качающий 10.1203.000 Установка глушителя 10.1205.000 Установка гидронасосов СМД9А-26С5 Привод гидронасоса НШ10Е Насос шестеренный левого вращения 10.1213.000-01 Установка радиатора калорифера и шторки 10.0104.000 Мост передний 10.0104.000 Мост передний 10.0104.000 Мост передний 110.0104.400 Кронштейн переднего моста 10.0104.500 Наконечник 10.0105.000 Гидроцилиндр 10.0107.000 Гидроцилиндр 49.0108.000 Гидромотор привода переднего (заднего) моста 49.0127.000 Гидроцилиндр 1600.36.12 Опора 49.0400.000 Устройство ходовое 10.0102.200 Водило с сателлитами 10.0102.400 Шестерня коронная 10.0102.600 (10.0103.200) Крышка правая (левая) 49.0102.800 Камера тормозная с пружинным энергоаккумулятором 10.0102.700 Камера тормозная 10.0102.800 Полуось 10.0102.000-01 (10.0103.000-01) Колесо заднее правое (левое) 10.0102.300 Ступица колеса 49.3210.000 Пневморазводка колесного хода 10.0102.100 (10.0102.100) Суппорт правый (левый) 49.0811.000 Колонка рулевая 10.0812.000 Насос планетарный 10.3805.000 Колонка рулевая 49.0800.000 49.3800.000 Управление экскаватором 49.3801.000 Стопор 49.0803.000 Пульт управления 49.0804.000 Пульт управления 60.110.00.000 Блок управления 60.210.00.000 Блок управления 60.510.00.000 Блок управления 49.0808.000 Установка педалей управления 49.0809.000 Гидроразводка 49.3806.000 Гидроразводка 49.0726.000 Пилот 40.2300.000 Установка щитков 10.2301.000 Щиток 49.0900.000 Пневморазводка поворотной платформы 10.1208.700 Щиток управления 49.1300.000 Привод поворота 49.1302.000 Гидромотор поворота платформы 49.1400.000 Гидробак 50.1100.000 Фильтр 09.3203.000 Фильтр гидравлический 63.0100.000 Блок испарительный кабины 63.0114.000 Насос 10.1600.000-01 Блок распределительный 10.1600.100 Клапан разгрузочный 10.1700.000-01 Блок распределительный 10.1800.000-02 Блок распределительный 49.1901.000 Установка распределителей 10.1901.920 Кран переключения слива 43.1904.080 Клапан предохранительный 49.1904.000 Гидроразводка поворотной платформы 49.1904.000 Гидроразводка поворотной платформы 49.1904.000 Гидроразводка поворотной платформы 49.1904.100 Блок клапанов 510.3200.000 Гидроклапан предохранительный 10.1904.100 Клапан обратный 521.20.0600 Клапан предохранительный 09.1500.100 Клапан предохранительный 49.1904.200 Гидрораспределитель 49.3902.000 Гидроразводка ходовой тележки 10.1905.300 Клапан запорный 10.1905.400 Клапан 10.1905.500 Клапан запорный 49.3908.000 Гидроразводка 10.2500.000 Установка заправки гидросистемы 49.2000.000 Электрооборудование 49.2000.000 Электрооборудование 49.0822.000 Щиток приборов 10.0200.000 Установка бульдозера 10.0410.000 Гидроцилиндр 10.0500.000 Золотник 49.0600.000-01 Коллектор 40.2100.000 Рабочее оборудование - обратная лопата с ковшом 063 м3 49.2107.000 Гидроцилиндр 49.2108.000 Гидроцилиндр 10.2117.000 Гидроцилиндр 49.1906.000 Гидроразводка рабочего оборудования 49.4200.000 Рабочее оборудование - обратная лопата с ковшом 05 м3 49.1906.000-01 Гидроразводка рабочего оборудования с ковшом 05 м3 40.4300.000 Рабочее оборудование - обратная лопата 49.1906.000-02 Гидроразводка рабочего оборудования с ковшом 10 м3 или 125 м3 40.4100.000 Рабочее оборудование - обратная лопата с ковшом 08 м3 49.4500.000 Грейфер поворотный 063 м3 10.4504.000 Гидроцилиндр 10.4507.000 Механизм поворота 10.4515.000 Удлинитель 10.4520.000 Установка узкого грейферного ковша на грейфер поворотный 49.4511.000 Гидроразводка грейфера 10.1907.000 Соединение поворотное 10.4501.500 Гидрозамок 10.4511.040 Соединение поворотное 49.4511.100 Гидроразводка грейфера на поворотной платформе 49.4600.000 Зуб-рыхлитель 49.4800.000 Подвеска крюковая 49.5100.000 Ковш узкий 49.5200.000 Ковш профильный 90° 49.5300.000 Ковш профильный 120° 49.6200.000 Ковш очистной 09.7600.000 Гидромолот ГПМ-300 09.7601.000 Устройство ударное 09.7603.000 Головка 49.9600.000, 49.9600.000-01 Рабочее оборудование - прямая лопата 49.9608.000 Гидроразводка рабочего оборудования прямая лопата 49.7002.000 Гидроразводка поворотной платформы 49.7003.000 Гидроразводка гидромолота 49.7004.000 Гидроразводка сервоуправления 49.2600.00 Комплект инструмента и принадлежностей

500.3519110-02

1

2

3

4

5

6

7

8

9

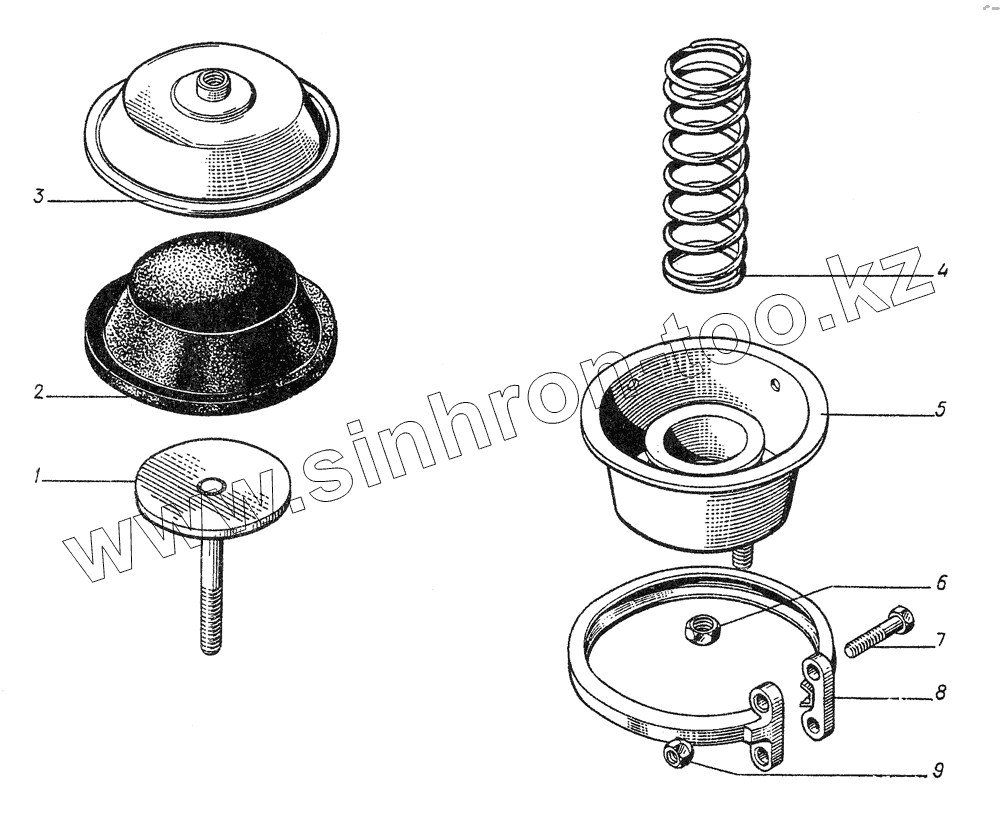

Позиция на иллюстрации	Заводской номер детали		Название детали
500.3519110-02	500.3519110-02		Камера тормозная
1	10.0102.730		Шток
2	10.0102.701		Диафрагма
3	10.0102.720		Крышка
4	10.0102.702		Пружина
5	10.0102.710		Корпус
6	5915.12.1.25		Гайка
7	10.0102.705		Болт
8	10.0102.740		Хомут
9	10.0102.704		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
