09.7600.000 Гидромолот ГПМ-300
09.7601.000 Устройство ударное
09.7603.000 Головка
49.9600.000, 49.9600.000-01 Рабочее оборудование - прямая лопата
49.9608.000 Гидроразводка рабочего оборудования прямая лопата
49.7002.000 Гидроразводка поворотной платформы
49.7003.000 Гидроразводка гидромолота
49.7004.000 Гидроразводка сервоуправления
49.2600.00 Комплект инструмента и принадлежностей
09.7600.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

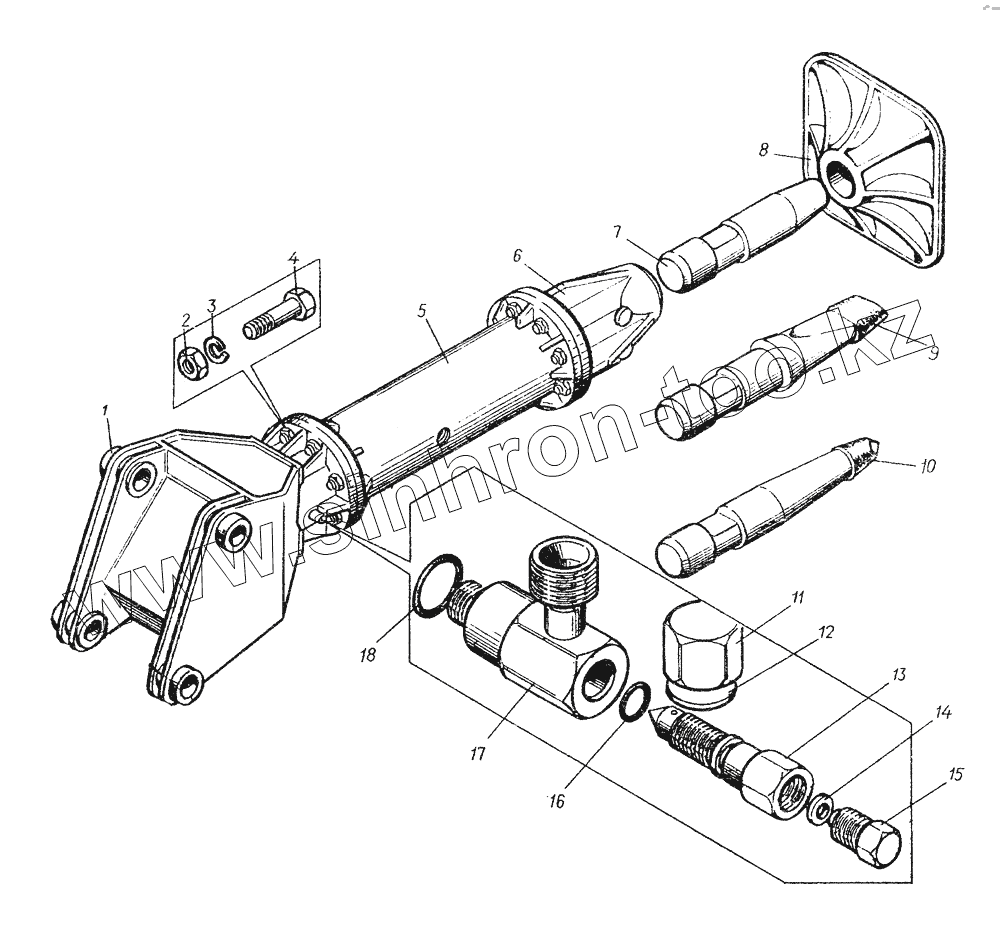

Позиция на иллюстрации
Заводской номер детали
Название детали
09.7600.000
09.7600.000
Гидромолот ГПМ-300
1
49.5502.000
Кронштейн
2
5915.24.2
Гайка
3
6402.24
Шайба
4
7798.24.2.110
Болт
5
09.7601.000
Устройство ударное
6
09.7603.000
Головка
7
09.7600.023
Оправка
8
09.7600.024
Плита
9
09.7600.030
Клин
10
09.7600.040
Пика
11
26.0201.404
Заглушка
12
26.0201.405
Прокладка
13
26.0201.402
Игла
14
26.0201.406
Прокладка
15
26.0201.403
Заглушка
16
9833.010.014.25.2.2
Кольцо
17
26.0201.410
Корпус
18
9833.018.022.25.2.2
Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
