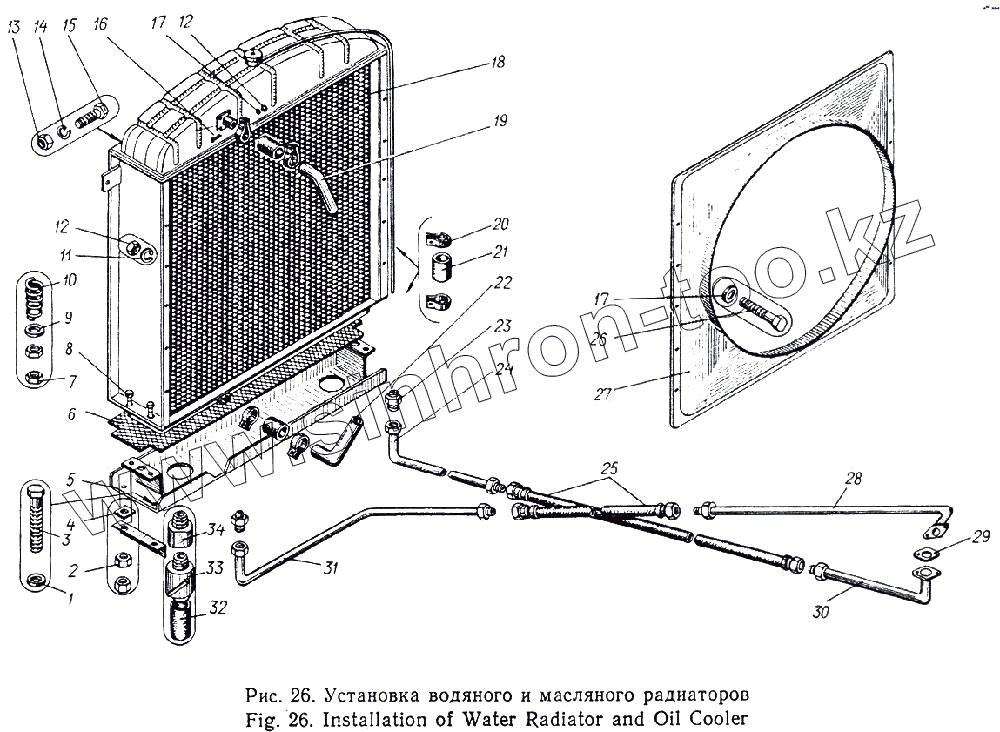

Каталог запасных частей к технике: Атек Э-5015А. Установка водяного и масляного радиаторов
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ 11371—68 | Шайба 10 | |
| 2 | ГОСТ 5915—70 | Гайка М4 | |
| 3 | ГОСТ 7798—70 | Болт М10Х30 | |
| 4 | 02.12.02.012 | Шайба регулировочная | |
| 5 | 02.12.02.100 | Траверса | |
| 6 | 02.12.02.009 | Прокладка | |
| 7 | ГОСТ 5915—70 | Гайка М4 | |
| 8 | ГОСТ 7798—70 | Болт М10Х30 | |
| 9 | ГОСТ 11371—68 | Шайба 10 | |
| 10 | 02.12 02.011 | Пружина | |
| 11 | ГОСТ 6402—70 | Шайба 4 | |
| 12 | ГОСТ 5915—70 | Гайка М4 | |
| 13 | ГОСТ 5915—70 | Гайка М4 | |
| 14 | ГОСТ 6402—70 | Шайба 4 | |
| 15 | ГОСТ 7798—70 | Болт М10Х30 | |
| 16 | ГОСТ 1491— 7й | Винт М6Х35 | |
| 17 | ГОСТ 10450—68 | Шайба 6 | |
| 18 | СМД15к-22с15-2 | Радиатор водяной и масляный в сборе | |
| 19 | 02.12.02.003 | Труба | |
| 20 | 02.12.02.008 | Хомутик | |
| 21 | 02.12.02.005 | Шланг дюритовый dвн=40, l=80 | |
| 22 | 02.12.02.002 | Пружина | |
| 23 | 02.12.02.202 | Штуцер | |
| 24 | 02.12.02.320 | Трубка | |
| 25 | 02 12.02.230 | Шланг | |
| 26 | ГОСТ 7798—70 | Болт М10Х30 | |
| 27 | 02.12.02.001 | Диффузор | |
| 28 | 02.1202.210 | Трубка | |
| 29 | 02.12.02.014 | Прокладка | |
| 30 | 02.12.02.310 | Трубка | |
| 31 | 02.12.02.220 | Трубка | |
| 32 | 02.12.02.015 | Рукав 8X15, l=500 | |
| 33 | КР-2 | Краник сливной | |
| 34 | 02.12.02.016 | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
