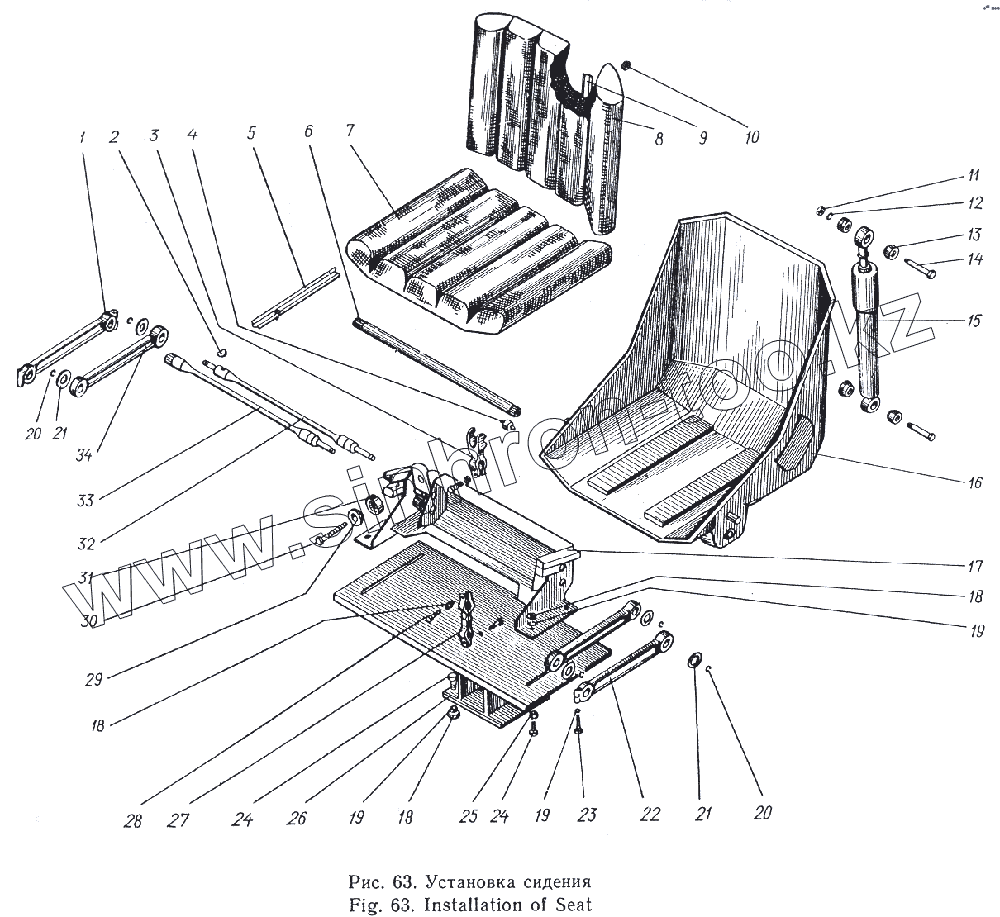

Каталог запасных частей к технике: Атек Э-5015А. Установка сидения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 09.39.20.008 | Рычаг нижний правый | |
| 2 | ГОСТ 8795—68 | Шпонка сегментная 5X22 | |
| 3 | 09.39.20.011 | Рычаг регулировочный | |
| 4 | 09.30.20.019 | Палец винта | |
| 5 | 09.39.20.210 | Планка в сборе | |
| 6 | 09.39.30.005 | Стабилизатор | |
| 7 | 09.39.20.200 | Подушка в сборе | |
| 8 | 09.39.20.200 | Подушка в сборе | |
| 9 | 09.39.20.210 | Планка в сборе | |
| 10 | ГОСТ 5915—70 | Гайка М4 | |
| 11 | ГОСТ 5915—70 | Гайка М4 | |
| 12 | ГОСТ 6402—70 | Шайба 4 | |
| 13 | 09.39.20.021 | Втулка | |
| 14 | 09.39.20.016 | Болт специальный | |
| 15 | 09.39.20.600 | Амортизатор с проушиной в сборе | |
| 16 | 09.30.20.100 | Панель в сборе | |
| 17 | 09.39 20.500 | Кронштейн в сборе | |
| 18 | ГОСТ 5915—70 | Гайка М4 | |
| 19 | ГОСТ 6402—70 | Шайба 4 | |
| 20 | 09.39.20.012 | Кольцо пружинное | |
| 21 | 09.39.20.001 | Шайба | |
| 22 | 09.39.20.401 | Рычаг нижний левый | |
| 23 | ГОСТ 7798—70 | Болт М10Х30 | |
| 24 | ГОСТ 7798—70 | Болт М10Х30 | |
| 25 | ГОСТ 5915—70 | Гайка М4 | |
| 26 | 09.39.10.000 | Подставка | |
| 27 | 09.39.20.009 | Кулачок | |
| 28 | ГОСТ 7798—70 | Болт М10Х30 | |
| 29 | 09.30.20.018 | Шайба сферическая | |
| 30 | 09.39.20.015 | Винт регулировочный | |
| 31 | 09.39.20.022 | Подпятник | |
| 32 | 09.39.20.003 | Торсион верхний | |
| 33 | 09.39.20.004 | Торсион нижний | |
| 34 | 09.39.20.301 | Рычаг верхний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
