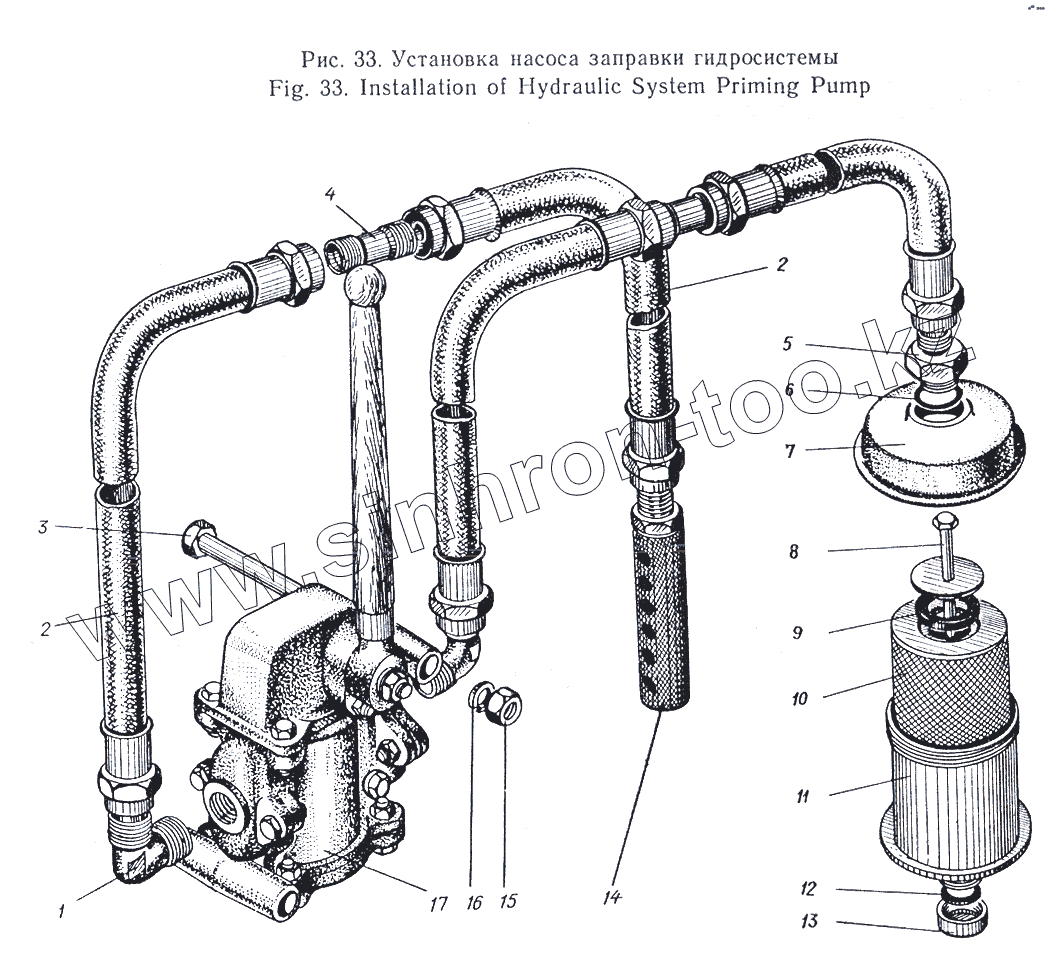

Каталог запасных частей к технике: Атек Э-5015А. Установка насоса заправки гидросистемы
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 09.13.00.001 | Штуцер | |
| 2 | МН73—64 | Рукав 20X1400 | |
| 3 | ГОСТ 7798—70 | Болт М10Х30 | |
| 4 | 02.26.04.200 | Переходник | |
| 5 | 09.46.00.002 | Штуцер | |
| 6 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 7 | 09.22.00.001 | Крышка | |
| 8 | 09.22.05.000 | Болт | |
| 9 | 02.22.00.308 | Прокладка | |
| 10 | 02J22.01.000 | Элемент фильтрующий | |
| 11 | 10.25.00.110 | Бак фильтра | |
| 12 | 02.12.06.002 | Прокладка | |
| 13 | 02.12.06.001 | Заглушка | |
| 14 | 02.26.04.100 | Фильтр | |
| 15 | ГОСТ 5915—70 | Гайка М4 | |
| 16 | ГОСТ 6402—70 | Шайба 4 | |
| 17 | НР-000-1 | Насос БКФ-2м |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
