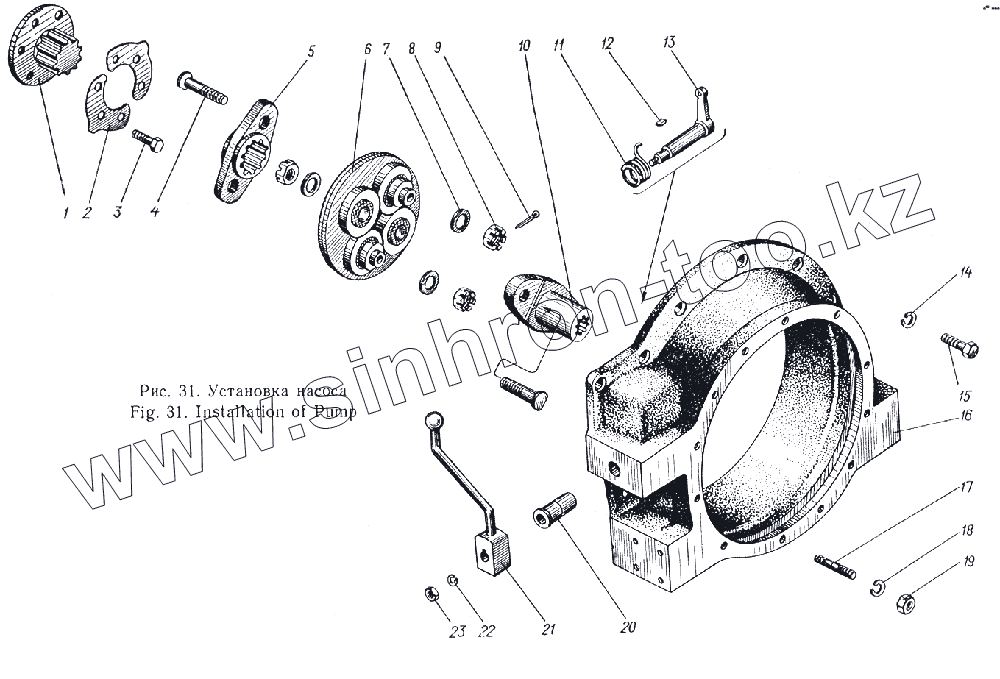

Каталог запасных частей к технике: Атек Э-5015А. Установка насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02.12.13.001 | Фланец | |
| 2 | 02.12.13.008 | Шайба | |
| 3 | 02.12.03.006 | Болт специальный | |
| 4 | 02.12.13.009 | Болт | |
| 5 | 02.12.13.002 | Вилка ведущая | |
| 6 | А36-С2 | Головка кардана | |
| 7 | 02.12.13.011 | Шайба | |
| 8 | ГОСТ 5918—70 | Гайка М20 | |
| 9 | ГОСТ 397—66 | Шплинт 2X12 | |
| 10 | 09.12.13.003 | Вилка ведомая | |
| 11 | 14-2129 | Пружина рычага | |
| 12 | ГОСТ 8796—68 | Шпонка сегментная 4X6,5 | |
| 13 | 14-21С10 | Рычаг | |
| 14 | ГОСТ 6402—70 | Шайба 4 | |
| 15 | ГОСТ 7798—70 | Болт М10Х30 | |
| 16 | 09.12.13.002 | Фланец-переходник | |
| 17 | ГОСТ 11765—66 | Шпилька АМ12Х25 (12\16) | |
| 18 | ГОСТ 6402—70 | Шайба 4 | |
| 19 | ГОСТ 5915—70 | Гайка М4 | |
| 20 | 02.12.13.013 | Втулка оси рычага | |
| 21 | 02.12.03.008 | Рычаг включения в сборе | |
| 22 | ГОСТ 6402—70 | Шайба 4 | |
| 23 | ГОСТ 5916—70 | Гайка М20Х1,5 |
