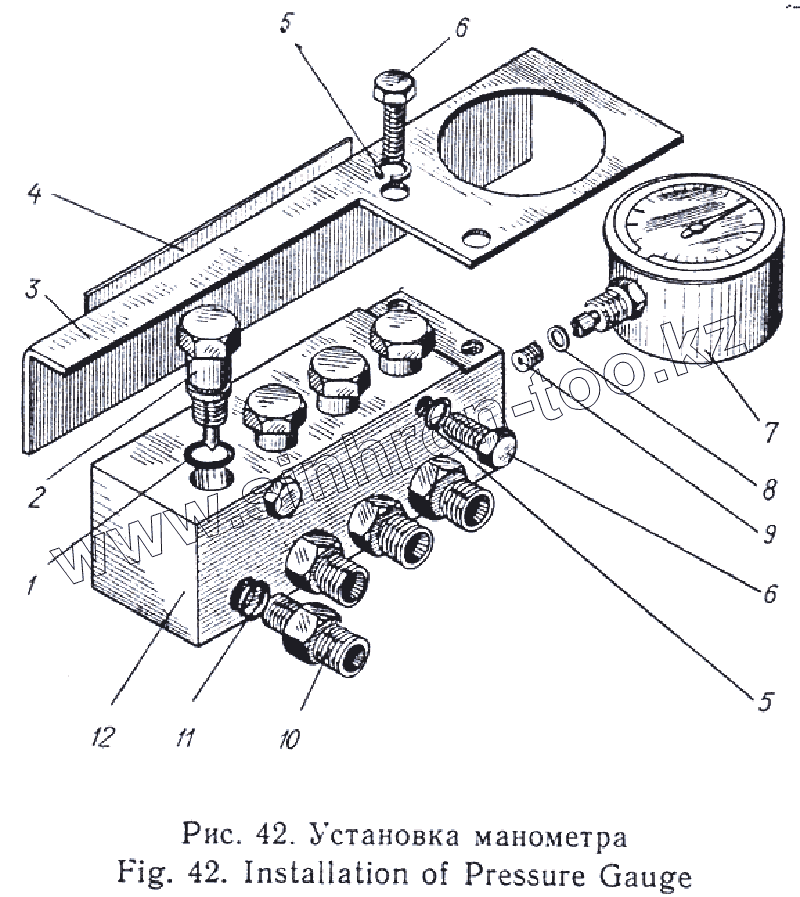

Каталог запасных частей к технике: Атек Э-5015А. Установка манометра

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ГОСТ 9833—6 Г'		Кольцо Н1-16Х12-2
2	03.67.78.ОН		Винт запорный
3	09.21.54.003		Щиток
4	09.21.54.306		Табличка
5	ГОСТ 6402—70		Шайба 4
6	ГОСТ 7798—70		Болт М10Х30
7	ГОСТ 8625—69		Манометр М60Х250
8	12.34.00.205		Прокладка
9	03.67.78.008		Демпфер
10	09.21.54.005		Штуцер
11	03.67.78.006		Шайба уплотнительная
12	09.21.54.001		Корпус

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
