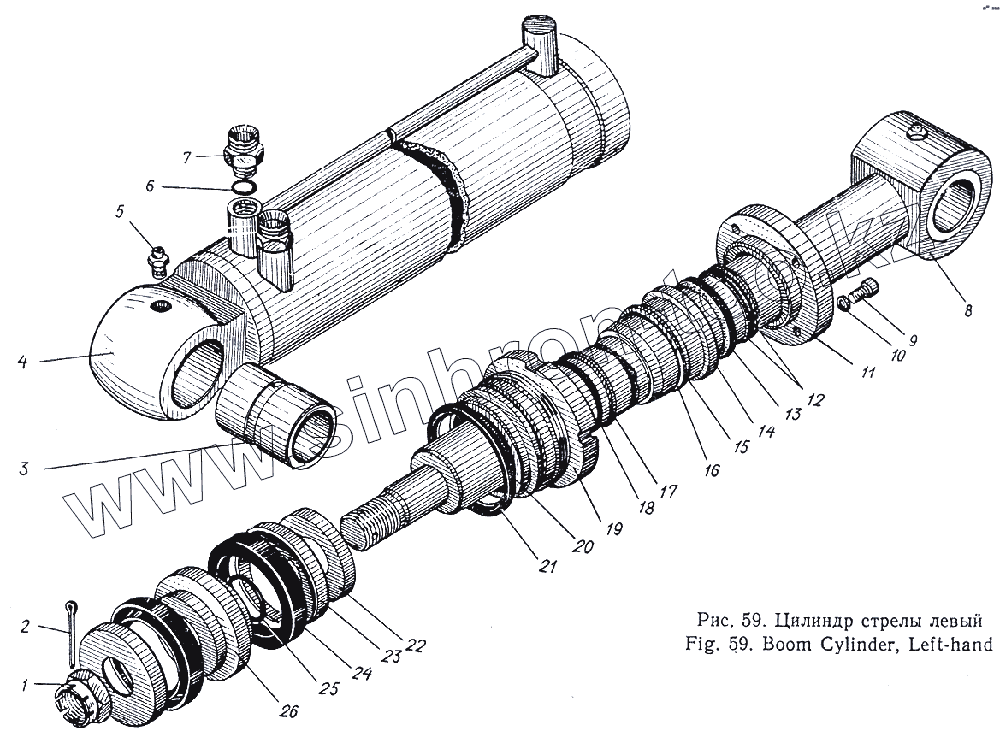

Каталог запасных частей к технике: Атек Э-5015А. Цилиндр стрелы левый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ 5918—70 | Гайка М20 | |
| 2 | ГОСТ 397—66 | Шплинт 2X12 | |
| 3 | 02.04.00.001 | Втулка | |
| 4 | 02.04.07.000 | Труба цилиндра левого | |
| 5 | ГОСТ 1303—56 | Масленка I-B | |
| 6 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 7 | 09.35.00.001 | Штуцер | |
| 8 | 09.36.01.000 | Шток в сборе | |
| 9 | ГОСТ 11738—66 | Винт М12Х40 | |
| 10 | ГОСТ 6402—70 | Шайба 4 | |
| 11 | 09.36.00.003 | Корпус грязесъемника | |
| 12 | 00.36.00.005 | Кольцо разрезное | |
| 13 | 09.36.00.004 | Грязесъемник | |
| 14 | 09.36.00.001 | Втулка | |
| 15 | 09.36.00.007 | Шайба защитная | |
| 16 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 17 | 09.36.00.006 | Шайба защитная | |
| 18 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 19 | 09.36.00.002 | Крышка передняя | |
| 20 | 09.36.00.008 | Шайба защитная | |
| 21 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 22 | 02.04.00.015 | Шайба | |
| 23 | 11.14.00.006 | Упор | |
| 24 | ГОСТ 6969—64 | Манжета 90X120 | |
| 25 | 11.14.00.210 | Кольцо уплотнительное | |
| 26 | 11.14.00.004 | Поршень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
