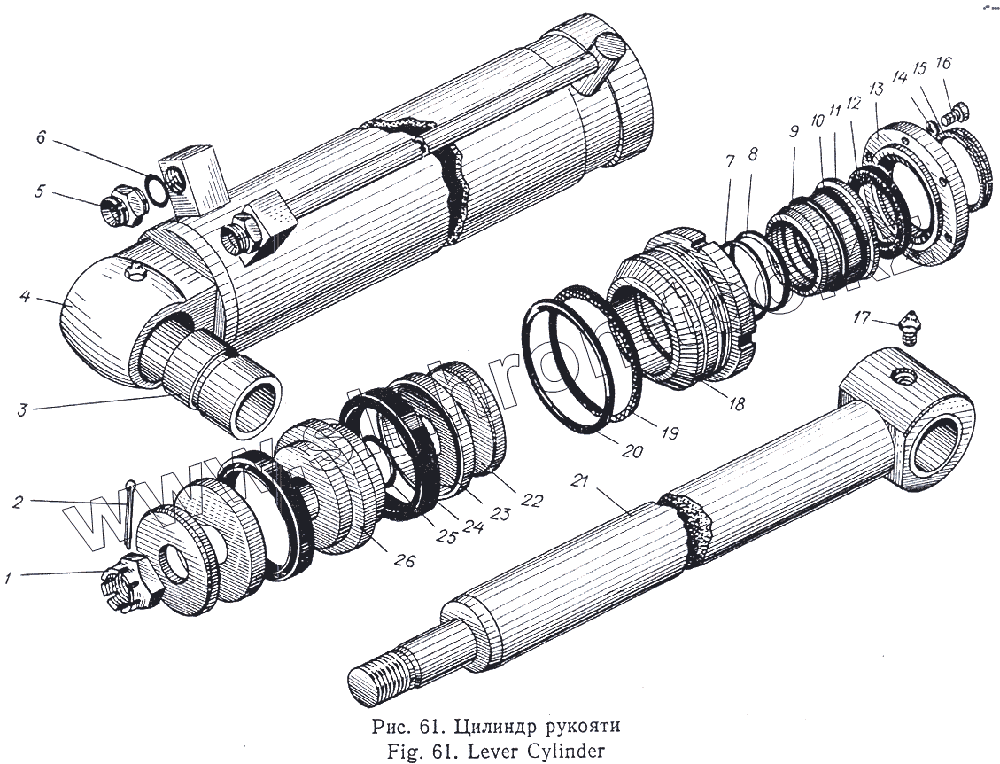

Каталог запасных частей к технике: Атек Э-5015А. Цилиндр рукояти
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ 5918—70 | Гайка М20 | |
| 2 | ГОСТ 397—66 | Шплинт 2X12 | |
| 3 | 02.04.00.001 | Втулка | |
| 4 | 02.05.01.000 | Труба цилиндра | |
| 5 | 09.19.00.008 | Штуцер | |
| 6 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 7 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 8 | 09.37.00.006 | Шайба защитная | |
| 9 | ГОСТ 9833-61 | Кольцо Н1-110Х100-2 | |
| 10 | 09.37.00.007 | Шайба защитная | |
| 11 | 09.37.00.001 | Втулка | |
| 12 | 09.37.00.004 . | Грязесъемник | |
| 13 | 09.37.00.003 | Корпус грязесъемника | |
| 14 | ГОСТ 6402—70 | Шайба 4 | |
| 15 | 09.37.00.005 | Кольцо разрезное | |
| 16 | ГОСТ 11738—66 | Винт М12Х40 | |
| 17 | ГОСТ 1303—56 | Масленка I-B | |
| 18 | 09.37.00.002 | Крышка передняя | |
| 19 | 09.37.00.008 | Шайба защитная | |
| 20 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 21 | 09.37.01.000 | Шток в сборе | |
| 22 | 02.05.00.023 | Ограничитель | |
| 23 | 02.05.00.022 | Упор | |
| 24 | ГОСТ 6969—54 | Манжета 150X180 | |
| 25 | ГОСТ 9833-61 | Кольцо Н1-110Х100-2 | |
| 26 | 02.05.00.021 | Поршень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
