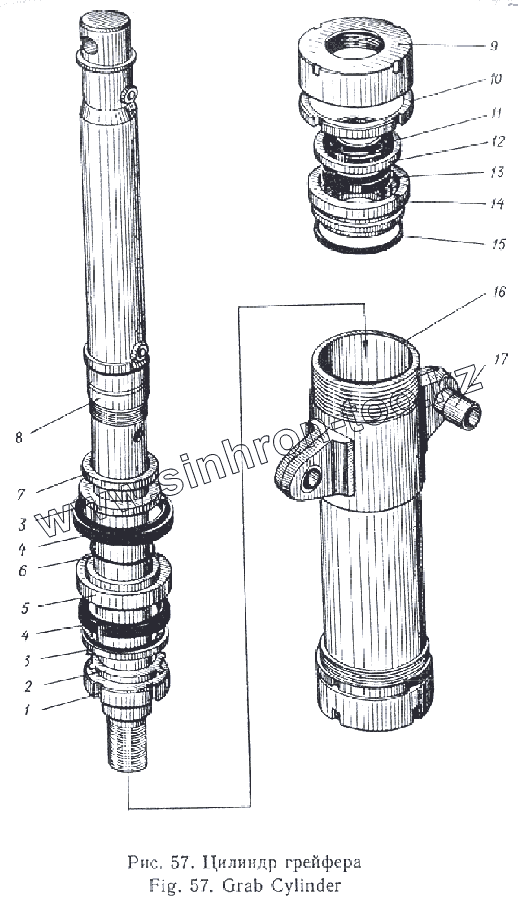

Каталог запасных частей к технике: Атек Э-5015А. Цилиндр грейфера

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	02.30.03.004		Гайка
2	ГОСТ 11872—66		Шайба стопорная 115X010
3	02.30.03.002		Упор
4	ГОСТ 6969—54		Манжета 150X180
5	02.30.03.001		Поршень
6	ГОСТ 9833—61		Кольцо У-80Х75-2
7	02.30.03.003		Кольцо
8	02.30.03.010		Шток
9	02.30.03.007		Крышка
10	02.30.03.008		Гайка
11	02.30.03.009		Грязесъемник
12	02.30.03.006		Кольцо
13	ГОСТ 6969—54		Манжета 150X180
14	02.30.03.005		Направляющая
15	ГОСТ 9833—61		Кольцо У-80Х75-2
16	02.30.03.020		Цилиндр
17	02.30.00.008		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
