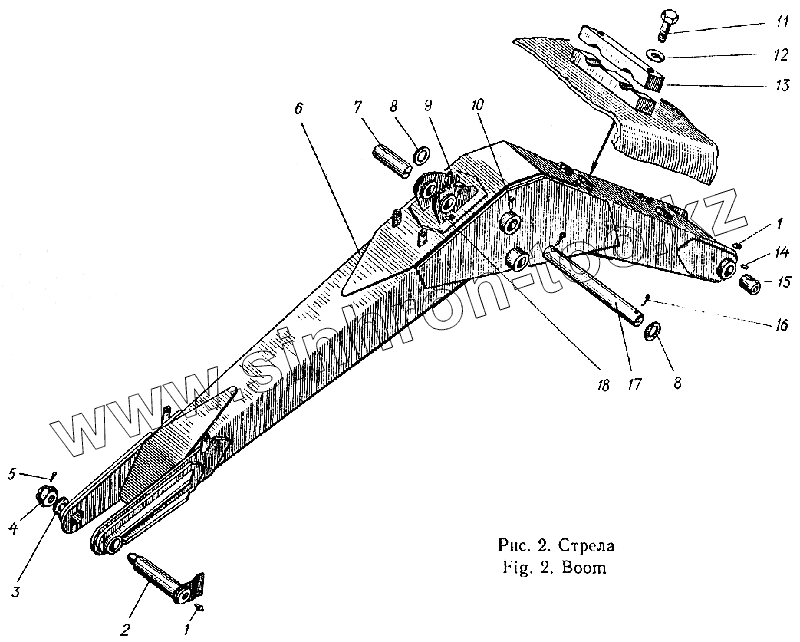

Каталог запасных частей к технике: Атек Э-5015А. Стрела
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ 1303-56 | Масленка I-B | |
| 2 | 02.01 02.000 | Палец | |
| 3 | 02.30.01.004 | Шайба | |
| 4 | ГОСТ 5918-70 | Гайка M14 | |
| 5 | ГОСТ 397-66 | Шплинт 2X16 | |
| 6 | 02.01.01.000 | Стрела металлоконструкции | |
| 7 | 02.01.00.002 | Ось | |
| 8 | 02.01.00.005 | Шайба | |
| 9 | 02.01.00.004 | Палец | |
| 10 | ГОСТ 1481-64 | Винт М16Х50 | |
| 11 | ГОСТ 7798-70 | Болт М8Х25 | |
| 12 | ГОСТ 6402-70 | Шайба 10 | |
| 13 | 02.01.00.007 | Скоба съемная | |
| 14 | ГОСТ 1478-64 | Винт М12Х20 | |
| 15 | 02.01.00.008 | Втулка | |
| 16 | ГОСТ 397-66 | Шплинт 2X16 | |
| 17 | 02.01.00.001 | Ось | |
| 18 | ГОСТ 397-66 | Шплинт 2X16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
