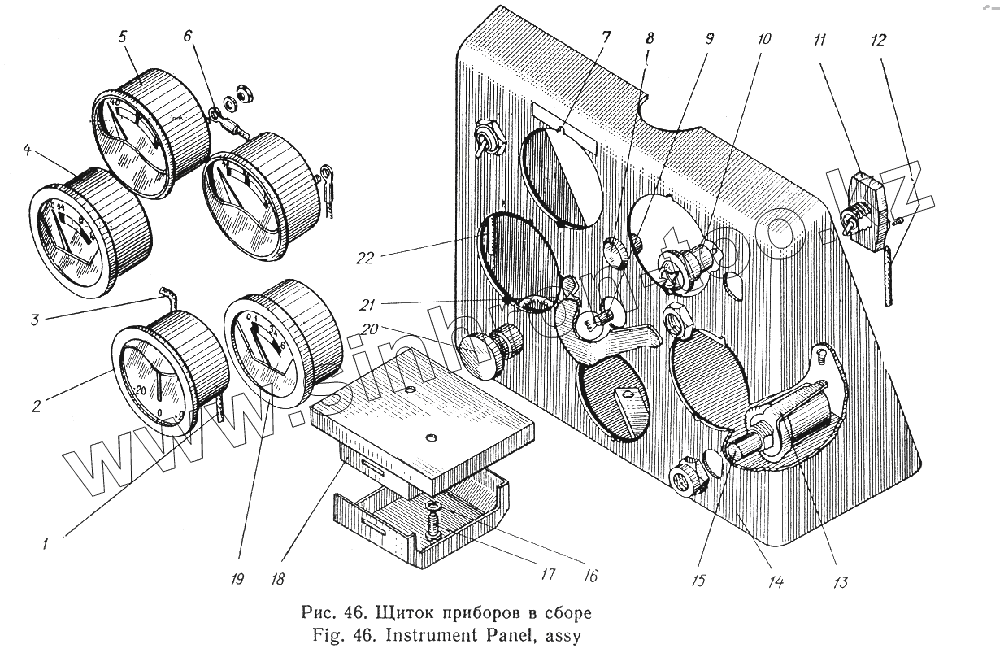

Каталог запасных частей к технике: Атек Э-5015А. Щиток приборов в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02.23.02.030 | Провод «амперметр—блок предохранителей» | |
| 2 | АП-200 | Амперметр | |
| 3 | 02.23.02.020 | Провод «амперметр—переключатель» | |
| 4 | МД 218 | Манометр | |
| 5 | УК 133 | Термометр | |
| 6 | 02.23.02.050 | Перемычка приборов | |
| 7 | 02.23.02.008 | Таблица | |
| 8 | ПД 20-Е | Лампа контрольная | |
| 9 | А 22 | Лампа | |
| 10 | ПП-6 | Патрон | |
| 11 | ВК26-А2 | Включатель | |
| 12 | 02.23.02.060 | Провод «включатель—блок предохранителей» | |
| 13 | 02.23.02.007 | Перемычка | |
| 14 | 02.23.02.010 | Корпус щитка приборов в сборе | |
| 15 | ВК-322 | Включатель | |
| 16 | ГОСТ 6402—70 | Шайба 4 | |
| 17 | ГОСТ 17473—72 | Винт М5Х12 | |
| 18 | ПР-12Д | Блок предохранителей | |
| 19 | МД 219 | Манометр | |
| 20 | П300Б | Переключатель света | |
| 21 | 02.23.02.040 | Провод «блок предохранителей—переключатель> | |
| 22 | 02.23.02.070 | Провод «включатель—переключатель» |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
