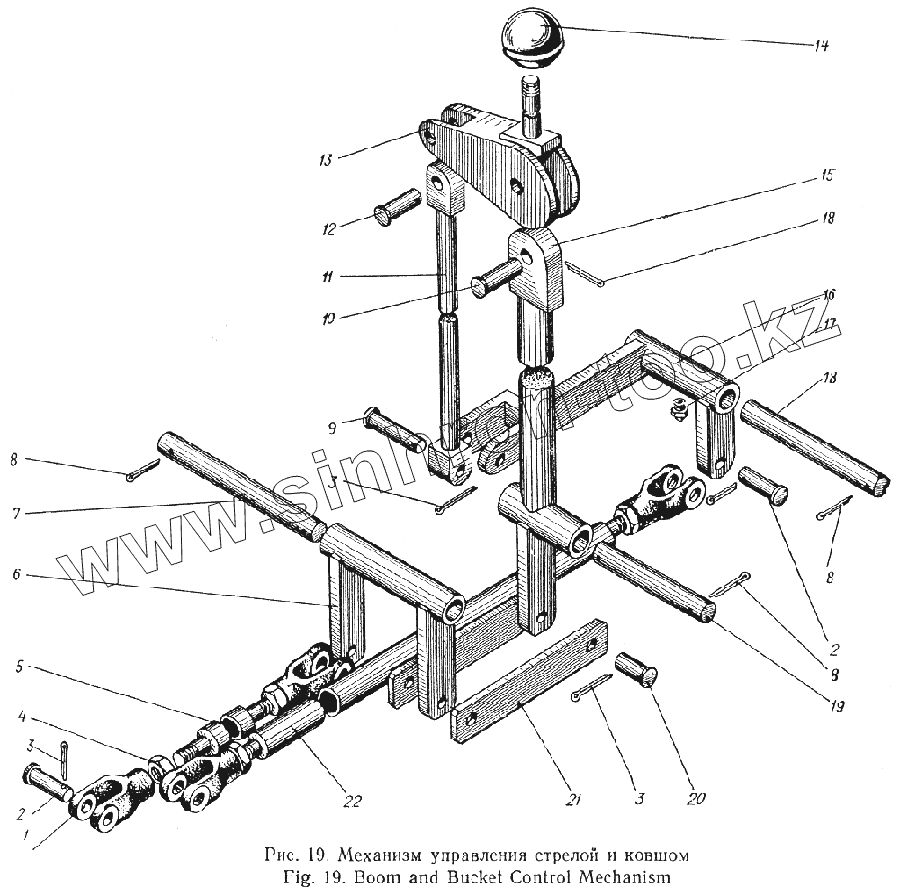

Каталог запасных частей к технике: Атек Э-5015А. Механизм управления стрелой и ковшом
1
2
2
3
3
3
4
5
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МН-2922—61 | Вилка II-10/1,25 | |
| 2 | 02.11.02.003 | Палец | |
| 3 | ГОСТ 397—66 | Шплинт 2X12 | |
| 4 | ГОСТ 5915—70 | Гайка М4 | |
| 5 | 09.11.02.030 | Тяга | |
| 6 | 02.11.02 040 | Рычаг | |
| 7 | 09.11.02.002 | Валик 14-150 | |
| 8 | ГОСТ 3972—66 | Шплинт 3,2X20 | |
| 9 | 02.11.02.001 | Палец | |
| 10 | 02.11.02.002 | Палец | |
| 11 | 02.11.02.070 | Стойка | |
| 12 | ГОСТ 9650—66 | Ось 10Х4Х36 | |
| 13 | 02.11.02.080 | Рычаг | |
| 14 | МН6—64 | Ручка шаровая П40 | |
| 15 | 02.11.02.050 | Стойка | |
| 16 | 02.11.02.060 | Рычаг | |
| 17 | ГОСТ 1303—56 | Масленка I-B | |
| 18 | 02.11.02.007 | Валик | |
| 19 | 09.11.02.001 | Валик 14X100 | |
| 20 | ГОСТ 9650-66 | Ось 10Х4Х32 | |
| 21 | 02.11.02.008 | Планка | |
| 22 | 09.11.02.020 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
