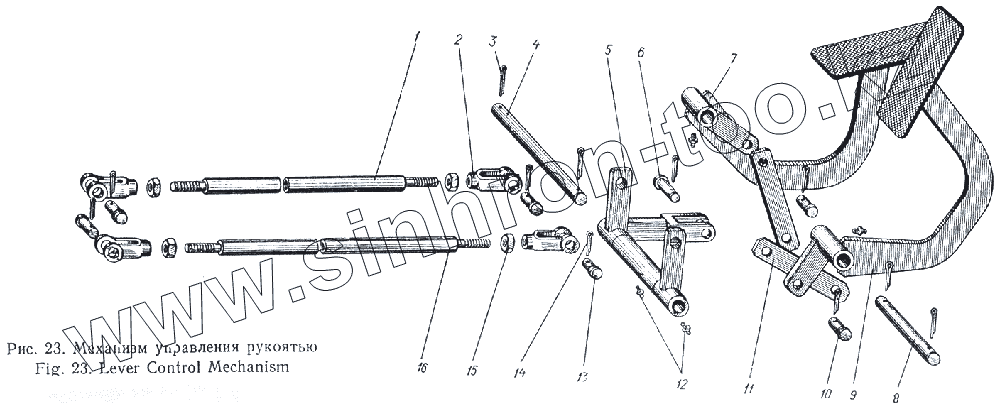

Каталог запасных частей к технике: Атек Э-5015А. Механизм управления рукоятью

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	09.11.06.020		Тяга
2	МН2922—61		Вилка II-1/1,25
3	ГОСТ 397—66		Шплинт 2X12
4	09.11.06.001		Ось
5	09.11.06.010		Рычаг
6	02.11.02.001		Палец
7	02.11.06.020		Педаль
8	09.11.06.002		Валик 14X185
9	02.11.06.010		Педаль
10	ГОСТ 9650-66		Ось 10Х4Х32
11	02.11.06.001		Планка
12	ГОСТ 1303—56		Масленка I-B
13	02.11.02.003		Палец
14	ГОСТ 397—66		Шплинт 2X12
15	ГОСТ 5915—70		Гайка М4
16	09.11.06.030		Тяга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
