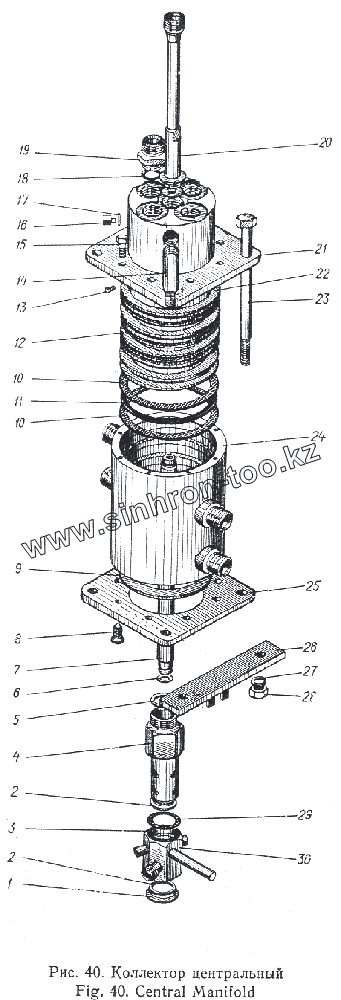

Каталог запасных частей к технике: Атек Э-5015А. Коллектор центральный
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ 13942—68 | Кольцо Б-45 | |
| 2 | 09.10.00.002 | Шайба | |
| 3 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 4 | 09.19.00.003 | Штуцер | |
| 5 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 6 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 7 | 09.19.00.007 | Труба | |
| 8 | ГОСТ 17475—72 | Винт М6Х16 | |
| 9 | 02.19.00.003 | Шайба | |
| 10 | 02.19.00.013 | Шайба защитная | |
| 11 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 12 | 09.19.00.001 | Колонка | |
| 13 | ГОСТ 1303—56 | Масленка I-B | |
| 14 | 02.19.00.011 | Стержень | |
| 15 | ГОСТ 7798—70 | Болт М10Х30 | |
| 16 | 02.08.00.002 | Штуцер | |
| 17 | 02.08.01.006 | Шайба уплотнительная | |
| 18 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 19 | 09.19.00.008 | Штуцер | |
| 20 | 09.19.04.000 | Переходник | |
| 21 | 09.19.00.006 | Фланец | |
| 22 | 02.19.00.003 | Шайба | |
| 23 | ГОСТ 7798—70 | Болт М10Х30 | |
| 24 | 02.19.01.000 | Корпус | |
| 25 | 09.19.00.009 | Фланец | |
| 26 | 09.19.03.000 | Кронштейн | |
| 27 | ГОСТ 6402—70 | Шайба 4 | |
| 28 | ГОСТ 5915-70 | Гайка М16 | |
| 29 | 09.19.00.012 | Шайба защитная | |
| 30 | 09.12.02.000 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
