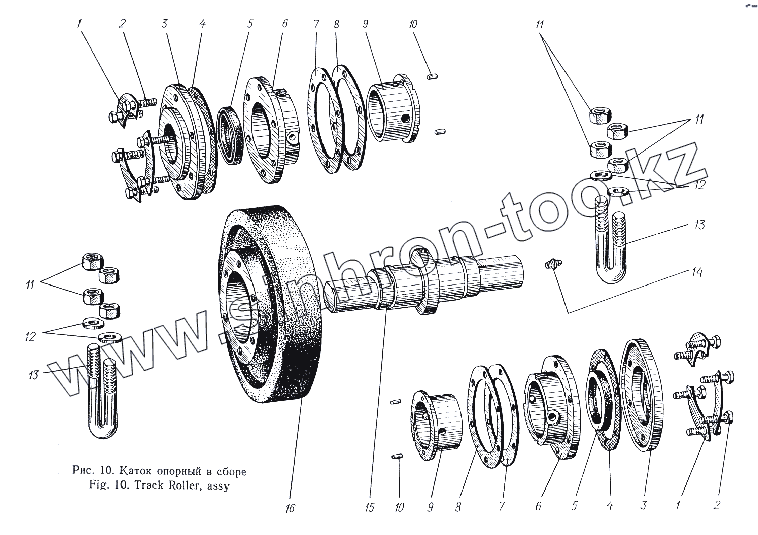

Каталог запасных частей к технике: Атек Э-5015А. Каток опорный в сборе
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02.07.07.011 | Шайба | |
| 2 | ГОСТ 7796—70 | Болт М14Х65 | |
| 3 | 02.07.07.009 | Крышка | |
| 4 | 02.07.07.012 | Прокладка | |
| 5 | ГОСТ 8752—70 | Манжета 2-110X135-2 | |
| 6 | 02.07.07.015 | Обойма | |
| 7 | 02.07.07.007 | Прокладка регулировочная | |
| 8 | 02.07.07.008 | Прокладка регулировочная | |
| 9 | 02.07.07.016 | Втулка | |
| 10 | 02.07.07.017 | Штифт | |
| 11 | ГОСТ 5915—70 | Гайка М4 | |
| 12 | ГОСТ 11371—68 | Шайба 10 | |
| 13 | 02.07.07.005 | Хомут | |
| 14 | ГОСТ 1303—56 | Масленка I-B | |
| 15 | 02.07.07.003 | Ось | |
| 16 | 02.07.07.004 | Каток опорный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
