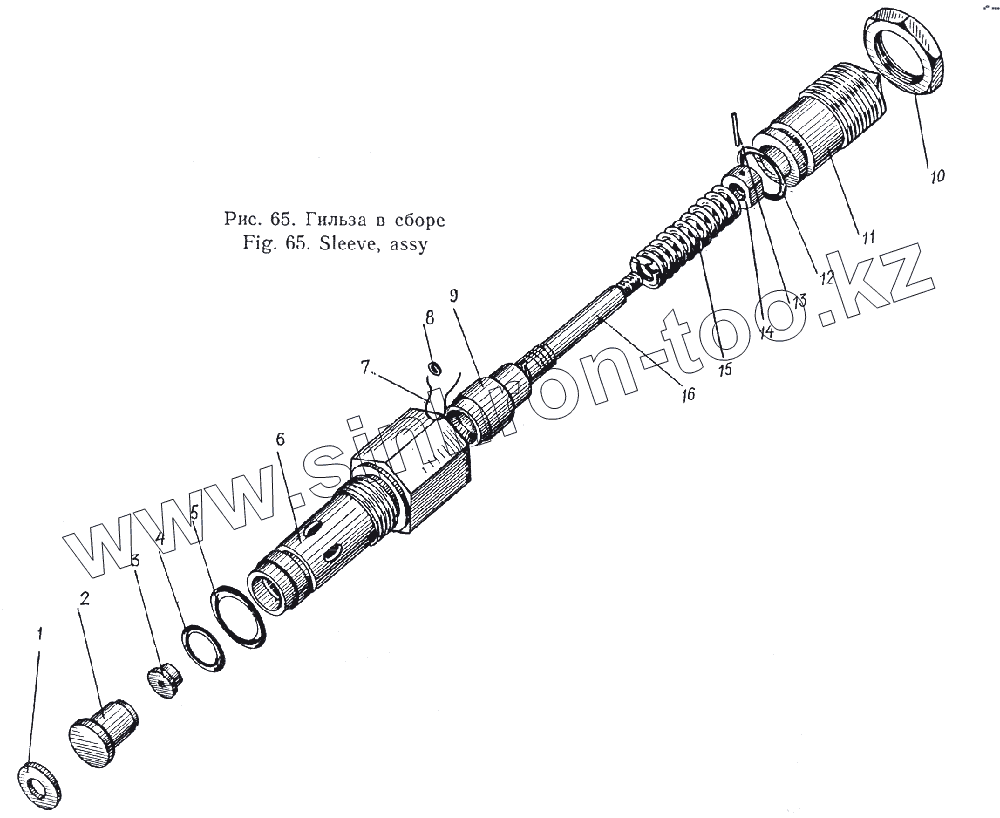

Каталог запасных частей к технике: Атек Э-5015А. Гильза в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 02.20.00.011 Шайба
2 02.46.01.001 Втулка
3 02.46.01.002 Демпфер
4 ГОСТ 9833—61 Кольцо У-80Х75-2
5 ГОСТ 9833—61 Кольцо У-80Х75-2
6 02.20.00.002 Гильза
7 ГОСТ 3282—46 Проволока 1, l=0,3 м
8 11.10.02.008 Пломба алюминиевая
9 02.46.01.003 Клапан
10 02.20.00.004 Контргайка
11 02.46.01.007 Винт регулировочный
12 ГОСТ 9833—61 Кольцо У-80Х75-2
13 02.46.01.006 Штифт
14 02.46.01.005 Гайка
15 02.20.00.008 Пружина
16 02.46.01.004 Поршень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
