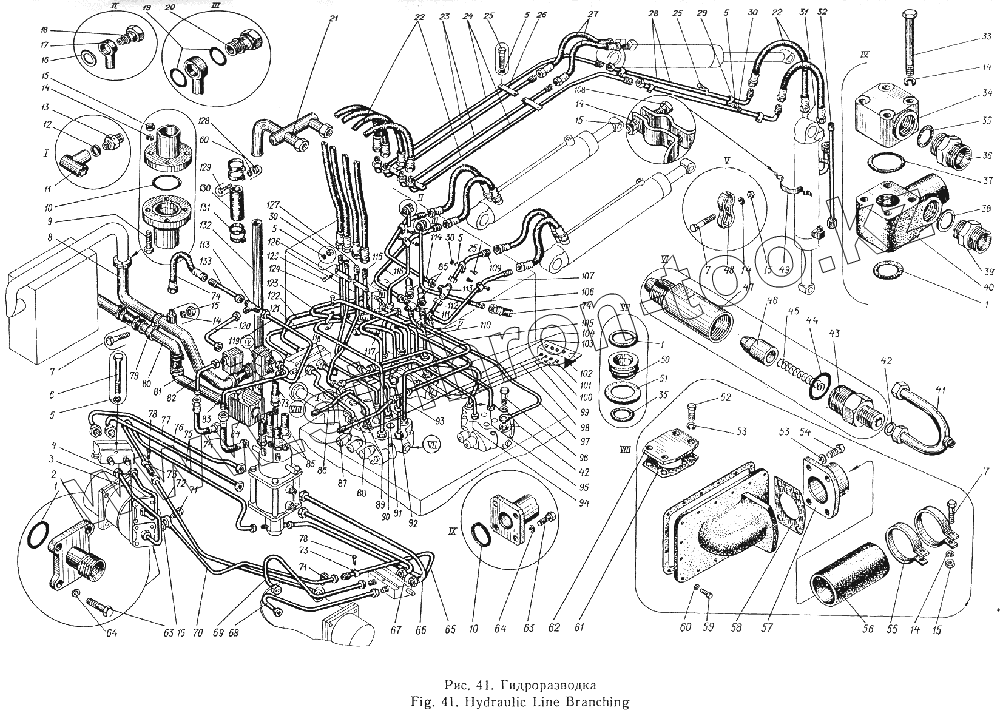

Каталог запасных частей к технике: Атек Э-5015А. Гидроразводка
1
1
1
2
3
4
5
5
5
5
5
6
7
7
7
8
9
10
10
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
17
18
19
20
21
22
22
23
24
25
25
25
26
27
28
29
30
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
60
61
62
63
63
64
64
65
66
67
68
69
70
71
71
72
73
73
73
74
74
74
75
76
77
78
78
79
80
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
113
114
115
116
117
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У-40Х35-2 | Кольцо У-40Х35-2 | |
| 2 | 09.21.71.000 | Штуцер | |
| 3 | 09.21.69.000 | Труба гидромотора хода XIV | |
| 4 | 09.21.68.000 | Труба гидромотора хода XIII | |
| 5 | ГОСТ 6402—70 | Шайба 4 | |
| 6 | 09.12.00.015 | Болт | |
| 7 | ГОСТ 7798—70 | Болт М10Х30 | |
| 8 | 09.21.37.000 | Труба крана II | |
| 9 | ГОСТ 7798—70 | Болт М10Х30 | |
| 10 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 11 | 09.21.13.000 | Труба гидромотора поворота II | |
| 12 | 11.08.01.229 | Кольцо уплотнительное | |
| 13 | 09.21.00.023 | Штуцер | |
| 14 | ГОСТ 6402—70 | Шайба 4 | |
| 15 | ГОСТ 6915—70 | Гайка М10 | |
| 16 | 09.21.00.016 | Прокладка | |
| 17 | 09.21.32.000 | Труба гидромотора поворота сливная | |
| 18 | 09.21.00.002 | Винт | |
| 19 | 11.22.47.203 | Кольцо уплотнительное | |
| 20 | 50.45.74.513 | Винт | |
| 21 | 09.21.72.000 | Тройник | |
| 22 | FAD1PV2NP 20X1000 А1А1 | Рукав | |
| 23 | 02.21.14.000 | Труба цилиндра рукояти | |
| 24 | 02.21.11.000 | Труба цилиндра Ковша V | |
| 25 | ГОСТ 7798—70 | Болт М10Х30 | |
| 26 | 02.01.00.007 | Скоба съемная | |
| 27 | FAD1PV2NP 20X650 А1А1 | Рукав | |
| 28 | 09.21.43.000 | Труба цилиндра ковша III | |
| 29 | 02.21.00.008 | Хомут | |
| 30 | ГОСТ 5915—70 | Гайка М4 | |
| 31 | 09.21.34.000 | Труба цилиндра ковша VII | |
| 32 | 09.21.35.000 | Труба цилиндра ковша VIII | |
| 33 | Болт | Болт | |
| 34 | Переходник | Переходник | |
| 35 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 36 | 09.16.00.005 | Штуцер | |
| 37 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 38 | 09.21.00.024 | Прокладка | |
| 39 | 09.21.00.021 | Штуцер | |
| 40 | 521-20-06.00 | Клапан предохранительный | |
| 41 | 02.21.31.000 | Труба обратных клапанов II | |
| 42 | 50.45.74.535 | Прокладка | |
| 43 | 02.21.38.008 | Штуцер | |
| 44 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 45 | 02.21.37.004 | Пружина | |
| 46 | 02.21.37.002 | Золотник | |
| 47 | 02.21.38.007 | Корпус | |
| 48 | 03.67.00.011 | Скоба | |
| 49 | 09.21.00.041 | Полухомут | |
| 50 | 09.21.00.011 | Втулка | |
| 51 | 09.21.00019 | Прокладка | |
| 52 | ГОСТ 7798—70 | Болт М10Х30 | |
| 53 | ГОСТ 6402—70 | Шайба 4 | |
| 54 | ГОСТ 7798—70 | Болт М10Х30 | |
| 55 | 09.21.00.014 | Хомут | |
| 56 | ТУ3800.56.016 | Рукав дюритовый 40У-90-3, l=200 | |
| 57 | 09.21.01.000 | Труба всасывающая | |
| 58 | 09.21.00.007 | Прокладка | |
| 59 | ГОСТ 7798-70 | Болт М8Х25 | |
| 60 | ГОСТ 6402—70 | Шайба 4 | |
| 61 | 09.21.00.336 | Прокладка | |
| 62 | 09.21.00.035 | Крышка | |
| 63 | ГОСТ 7798—70 | Болт М10Х30 | |
| 64 | ГОСТ 6402—70 | Шайба 4 | |
| 65 | 09.21.20.000 | Труба гидромотора хода дренажная II | |
| 66 | 09.21.59.000 | Труба гидромотора хода VI | |
| 67 | 09.21.58.000 | Труба гидромотора хода V | |
| 68 | 09.21.67.000 | Труба гидромотора хода XII | |
| 69 | 09.21.66.000 | Труба гидромотора хода XI | |
| 70 | 09.21.18.000 | Труба гидромотора хода дренажная V | |
| 71 | 09.21.00.002 | Винт | |
| 72 | 09.21.70.000 | Труба гидромотора хода дренажная VI | |
| 73 | 09.21.00.027 | Хомут | |
| 74 | FADIPV2NP 20X400 А1А1 | Рукав | |
| 75 | 09.21.65.000 | Труба гидромотора хода дренажная IV | |
| 76 | 09.21.62.000 | Труба гидромотора хода IX | |
| 77 | 09.21.63.000 | Труба гидромотора хода X | |
| 78 | ГОСТ 7798—70 | Болт М10Х30 | |
| 79 | 09.21.00.030 | Хомут | |
| 80 | 09.21.38.000 | Труба крана III | |
| 81 | 09.21.39.000 | Труба крана IV | |
| 82 | 09.21.08.000 | Труба нагнетательная VII | |
| 83 | 09.21.03.000 | Труба нагнетательная II | |
| 84 | 09.21.55.000 | Кран трехходовой | |
| 85 | FABIPV2NP 20X900 A1A1 | Рукав | |
| 86 | 09.21.02.000 | Труба нагнетательная I | |
| 87 | 09.21.00.029 | Тройник | |
| 88 | 09.21.04.000 | Труба нагнетательная III | |
| 89 | 09.21.46.000 | Труба цилиндра рукояти V | |
| 90 | 09.21.31.000 | Труба гидромотора хода II | |
| 91 | 09.21.47.000 | Труба цилиндра рукояти VI | |
| 92 | 09.21.06.000 | Труба нагнетательная V | |
| 93 | 09.21.00.032 | Тройник | |
| 94 | 09.21.16.000 | Труба цилиндра рукояти I | |
| 95 | 09.21.17.000 | Труба цилиндра рукояти II | |
| 96 | 50.45.74.501 | Винт | |
| 97 | 09.21.53.000 | Труба обратных клапанов | |
| 98 | 09.21.41.000 | Труба манометра I | |
| 99 | 09.21.42.000 | Труба манометра II | |
| 100 | 09.21.49.000 | Труба манометра IV | |
| 101 | 09.21.48.000 | Труба манометра III | |
| 102 | 09.21.54.000 | Установка манометра | |
| 103 | 09.21.05.000 | Труба нагнетательная IV | |
| 104 | 09.21.07.000 | Труба нагнетательная VI | |
| 105 | 09.21.30.000 | Труба гидромотора хода I | |
| 106 | 09.21.33.000 | Труба гидромотора хода сливная | |
| 107 | 09.21.27.000 | Труба цилиндра стрелы VI | |
| 108 | ГОСТ 7798—70 | Болт М10Х30 | |
| 109 | 09.21.24.000 | Труба цилиндра стрелы III | |
| 110 | 09.21.28.000 | Труба коллектора I | |
| 111 | 09.21.00.028 | Тройник | |
| 112 | 09.21.22.000 | Труба цилиндра стрелы I | |
| 113 | 09.21.00.031 | Тройник | |
| 114 | 09.21.25.000 | Труба цилиндра стрелы IV | |
| 115 | 09.21.51.000 | Труба цилиндра ковша I | |
| 116 | 09.21.26.000 | Труба цилиндра стрелы V | |
| 117 | 09.21.23.000 | Труба цилиндра стрелы II | |
| 118 | 09.21.12.000 | Труба гидромотора поворота I | |
| 119 | 09.21.10.000 | Труба сливная насоса II | |
| 120 | 09.21.09.000 | Труба сливная насоса I | |
| 121 | 09.21.15.000 | Труба гидромотора поворота IV | |
| 122 | 09.21.14.000 | Труба гидромотора поворота III | |
| 123 | 09.21.29.000 | Труба коллектора II | |
| 124 | 09.21.44.000 | Труба цилиндра рукояти III | |
| 125 | ГОСТ 7798—70 | Болт М10Х30 | |
| 126 | 09.21.52.000 | Труба цилиндра ковша II | |
| 127 | 09.21.45.000 | Труба цилиндра рукояти IV | |
| 128 | ГОСТ 5915—70 | Гайка М4 | |
| 129 | ГОСТ 7798—70 | Болт М10Х30 | |
| 130 | ГОСТ 10362—63 | Рукав 50-15, l=200 | |
| 131 | 09.21.00-017 | Хомут | |
| 132 | 09.21.36.000 | Труба крана I | |
| 133 | 09.21.11.000 | Труба сливная насоса III |
