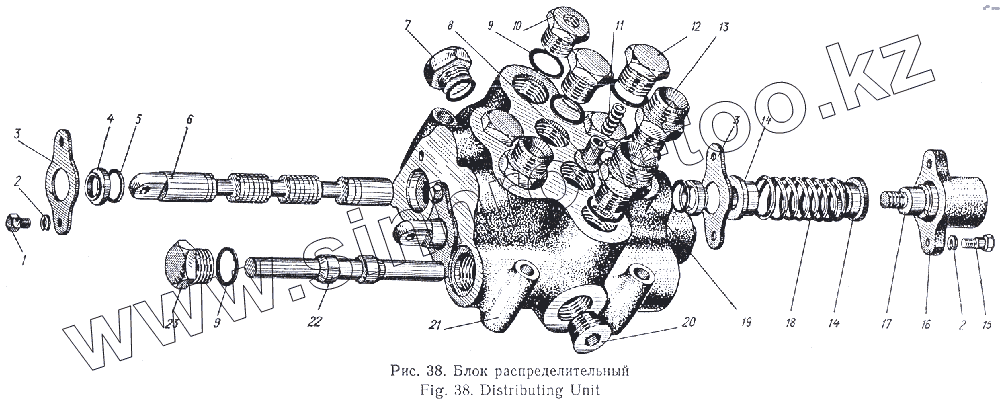

Каталог запасных частей к технике: Атек Э-5015А. Блок распределительный
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ 7796—70 | Болт М14Х65 | |
| 2 | ГОСТ 6402—70 | Шайба 4 | |
| 3 | 02.16.00.016 | Пластина | |
| 4 | 02.16.00.017 | Грязесъемник | |
| 5 | ГОСТ 9833—61 | Кольцо У-80Х75-2 | |
| 6 | 02.16.00.003 | Золотник | |
| 7 | 02.17.00.003 | Пробка | |
| 8 | 02.16.00.024 | Клапан обратный | |
| 9 | ГОСТ 9833-61 | Кольцо Н1-110Х100-2 | |
| 10 | 09.17.00.007 | Пробка | |
| 11 | 02.16.00.025 | Пружина обратного клапана | |
| 12 | 02.16.00023 | Пробка | |
| 13 | 09.16.00.006 | Штуцер | |
| 14 | 02.16.00.015 | Седло пружины | |
| 15 | ГОСТ 7796—70 | Болт М14Х65 | |
| 16 | 02.16.00.018 | Крышка | |
| 17 | 02.16.00.014 | Винт | |
| 18 | 02.1600.019 | Пружина возврата золотника | |
| 19 | 09.16.00.005 | Штуцер | |
| 20 | 02.16.00.027 | Заглушка | |
| 21 | 09.17.00.001 | Корпус | |
| 22 | 09.17.00.002 | Вкладыш | |
| 23 | 02.16.00.055 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
