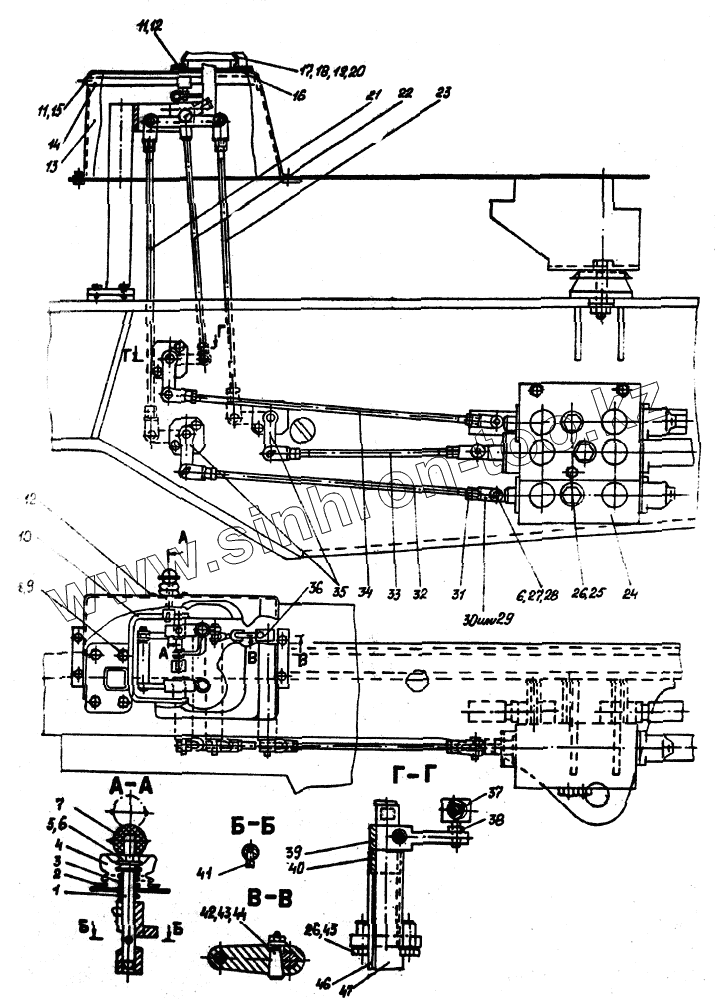

Каталог запасных частей к технике: Атек-999Е. Управление погрузочным оборудованием
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 69.0180.004 | Шток | |
| 2 | 69.0180.009 | Пластина | |
| 3 | 69.0180.006 | Пружина | |
| 4 | 18.0700.044 | Чехол | |
| 5 | М10-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 6 | 10.04.019 ГОСТ 11371-81 | Шайба | |
| 7 | 7062-0327 А31.0105.01-89 | Ручка | |
| 8 | M8-6gx20.58.019 ПОСТ 7798-70 | Болт | |
| 9 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 10 | 72.0180.200 | Механизм управления | |
| 11 | M5-6gx12.58.019 ГОСТ 17473-80 | Винт | |
| 12 | 5.04.019 ГОСТ 11371-81 | Шайба | |
| 13 | 69.0180.300 | Кожух | |
| 14 | 69.0180.400 | Крышка | |
| 15 | 5.65Г.019 ГОСТ 6402-70 | Шайба | |
| 16 | 69.0180.500 | Крышка | |
| 17 | 03.5910.008 | Пряжка | |
| 18 | 10.0805.004 | Чехол защитный | |
| 19 | 10.0805.005 | Лента стяжная | |
| 20 | 4х25.019 ГОСТ 397-79 | Шплинт | |
| 21 | 72.0180.002 | Тяга | |
| 22 | 72.0180.003 | Тяга | |
| 23 | 72.0180.006 | Тяга | |
| 24 | 22.9002.000 | Гидрораспределитель | |
| 25 | М10-6gх140.58.019 ГОСТ 7798-70 | Болт | |
| 26 | 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 27 | 15.0260.021 | Ось | |
| 28 | 2,5х16.019 ГОСТ 397-79 | Шплинт | |
| 29 | 94.0260.004 | Вилка | |
| 30 | 05.0510.013 | Вилка | |
| 31 | М10х1,25-6Н.5.012 ГОСТ 5915-70 | Гайка | |
| 32 | 72.0180.002-04 | Тяга | |
| 33 | 72.0180.002-03 | Тяга | |
| 34 | 72.0180.002-02 | Тяга | |
| 35 | 72.0180.010 | Вал | |
| 36 | 72.0180.004 | Качалка | |
| 37 | 77.0180.210 | Шарнир | |
| 38 | М8-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 39 | 72.0180.004-01 | Качалка | |
| 40 | 15.0280.013-01 | Втулка | |
| 41 | 69.0180.006 | Пружина | |
| 42 | 72.0180.005 | Клин | |
| 43 | М5-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 44 | А6.04.019 ГОСТ 6958-78 | Шайба | |
| 45 | M10-6gх35.58.019 Г0СТ 7798-70 | Болт | |
| 46 | 72.0180.020 | Колонка | |
| 47 | 72.0180.030 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
