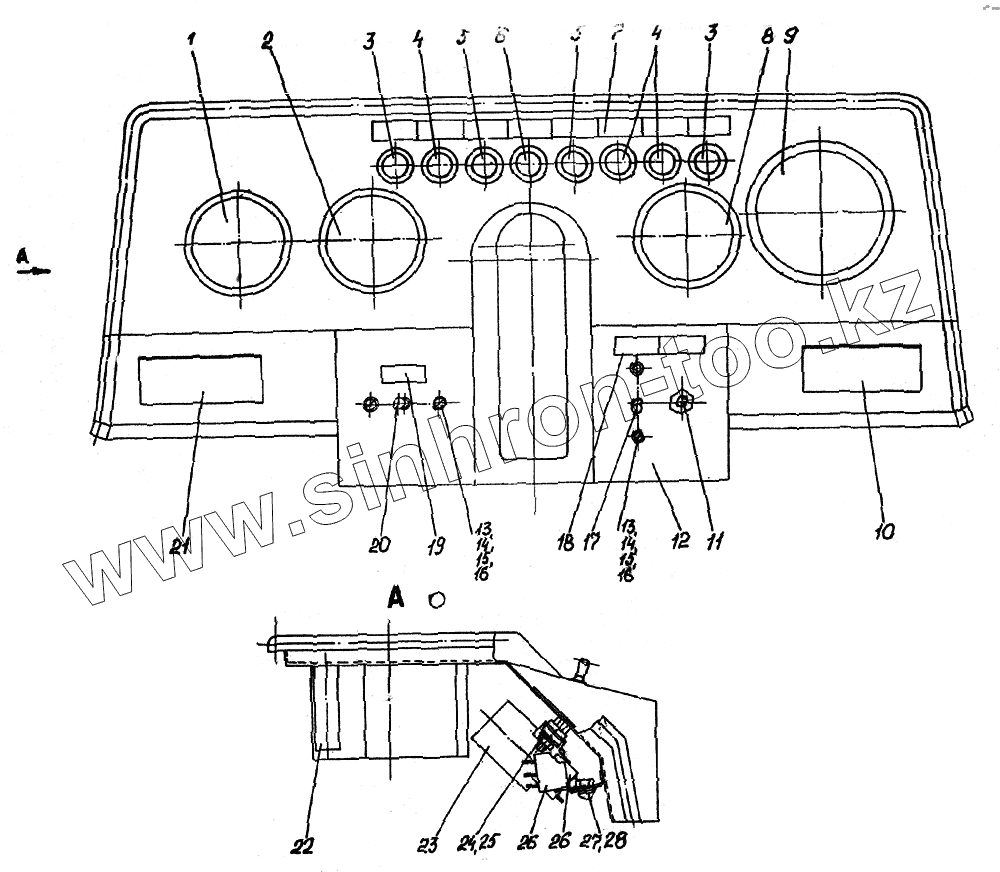

Каталог запасных частей к технике: Атек-999Е. Щиток приборов
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | УК133-М ТУ 37.003.459-78 | Указатель температуры | |
| 2 | 19.01.3810 ТУ 37.003.387-78 | Указатель давления | |
| 3 | 125.3803 ТУ 37.003.293-72 оранжевый | Фонарь | |
| 4 | 12.3803 ТУ 37.003.293-72 красный | Фонарь | |
| 5 | 121.3803 ТУ 37.003.293-72 зелёный | Фонарь | |
| 6 | 122.3803 ТУ 37.003.293-72 синий | Фонарь | |
| 7 | 72.5503.001 | Табличка | |
| 8 | 15.3810 ТУ 37.003.387-78 | Указатель давления | |
| 9 | ТХ 135 ОСТ 37.003.055-82 | Тахометр | |
| 10 | 72.5503.004 | Табличка | |
| 11 | ВК322 ТУ 37.003.402-73 | Выключатель | |
| 12 | 72.5503.100 | Щиток | |
| 13 | ВМ4-6gх12.58.019 ГОСТ 17473-80 | Винт | |
| 14 | М4-6Н.5.019 ГОСТ 5915-70 | гайка | |
| 15 | 4.65Г.019 ГОСТ 6402-70 | Шайба | |
| 16 | 4.04.019 ГОСТ 11371-78 | Шайба | |
| 17 | 46.3710 ТУ 37.003.1079-87 | Выключатель | |
| 18 | 72.5503.003 | Табличка | |
| 19 | 72.5503.002 | Табличка | |
| 20 | П57 ТУ 37.003.1079-87 | Переключатель | |
| 21 | 77.5503.001 | Табличка | |
| 22 | ЛВ 211-329 ТУ 37.003.689-75 | Патрон | |
| 23 | PC 410-B ТУ 37.003.075-80 | Реле | |
| 24 | М6-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 25 | 6.04.019 ГОСТ 11371-78 | Шайба | |
| 26 | 111.3747 ТУ 003.793-77 | Реле | |
| 27 | BM6-6gх12.58.019 ГОСТ 17473-80 | Винт | |
| 28 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
