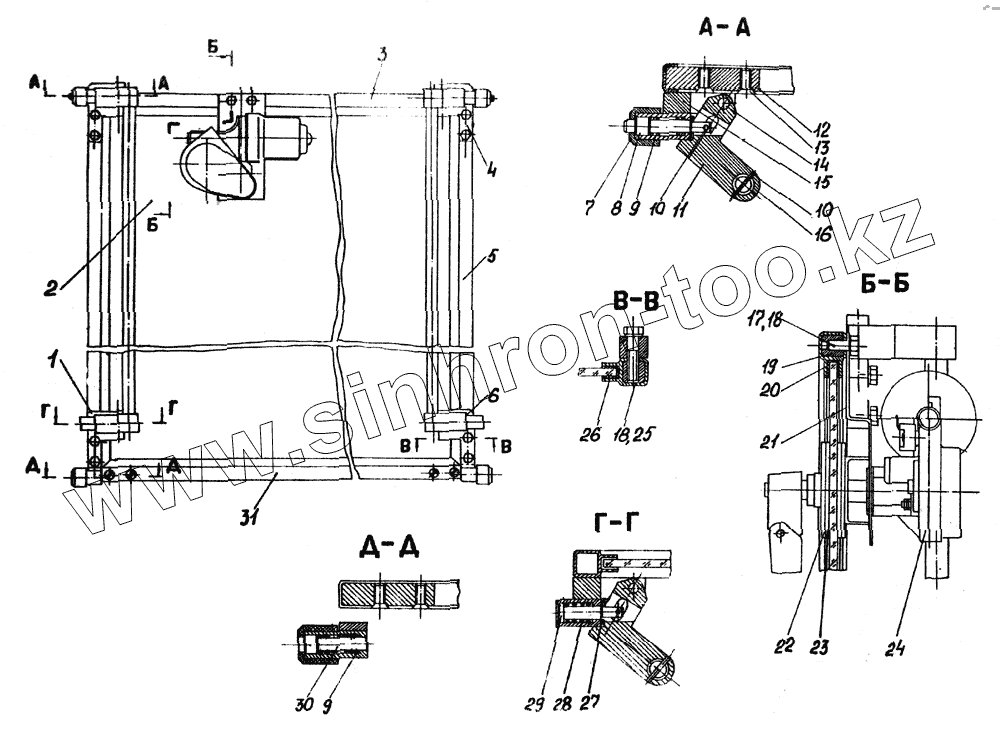

Каталог запасных частей к технике: Атек-999Е. Окно откидное
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 22.5000.550 | Кронштейн | |
| 2 | 22.5000.514 | Стекло | |
| 3 | 22.5000.511 | Планка | |
| 4 | 22.5000.530-01 | Кронштейн | |
| 5 | 22.5000.509 | Планка | |
| 6 | 22.5000.550-01 | Кронштейн | |
| 7 | 22.5000.501 | Ролик | |
| 8 | 22.5000.502 | Стопор | |
| 9 | 22.5000.503 | Пружина | |
| 10 | 4x25.65Г Кд.6хр ГОСТ 14229-78 | Штифт | |
| 11 | 22.5000.504 | Рычаг | |
| 12 | 10.1526.004-01 | Угольник | |
| 13 | BM8-6gx16.58.019 ГОСТ 17475-80 | Винт | |
| 14 | 22.5000.505 | Ось | |
| 15 | 22.5000.530 | Кронштейн | |
| 16 | 22.5000.506 | Ручка | |
| 17 | М8-6gх20.58.019 ГОСТ 7796-70 | Болт | |
| 18 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 19 | 22.5000.507 | Вкладыш | |
| 20 | 22.5000.513 | Уплотнитель | |
| 21 | 22.5000.540 | Кронштейн | |
| 22 | 35.3100.008-01 | Шайба | |
| 23 | 35.3100.008 | Шайба | |
| 24 | СЛ-101Г ГОСТ 18699-73 | Стеклоочиститель | |
| 25 | M8-6gx35.58.019 ГОСТ 7798-70 | Болт | |
| 26 | 22.5000.513-01 | Уплотнитель | |
| 27 | 10.04.019 ГОСТ 11371-78 | Шайба | |
| 28 | 22.5000.517 | Пружина | |
| 29 | 22.5000.515 | Толкатель | |
| 30 | 22.5000.516 | Толкатель | |
| 31 | 22.5000.512 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
