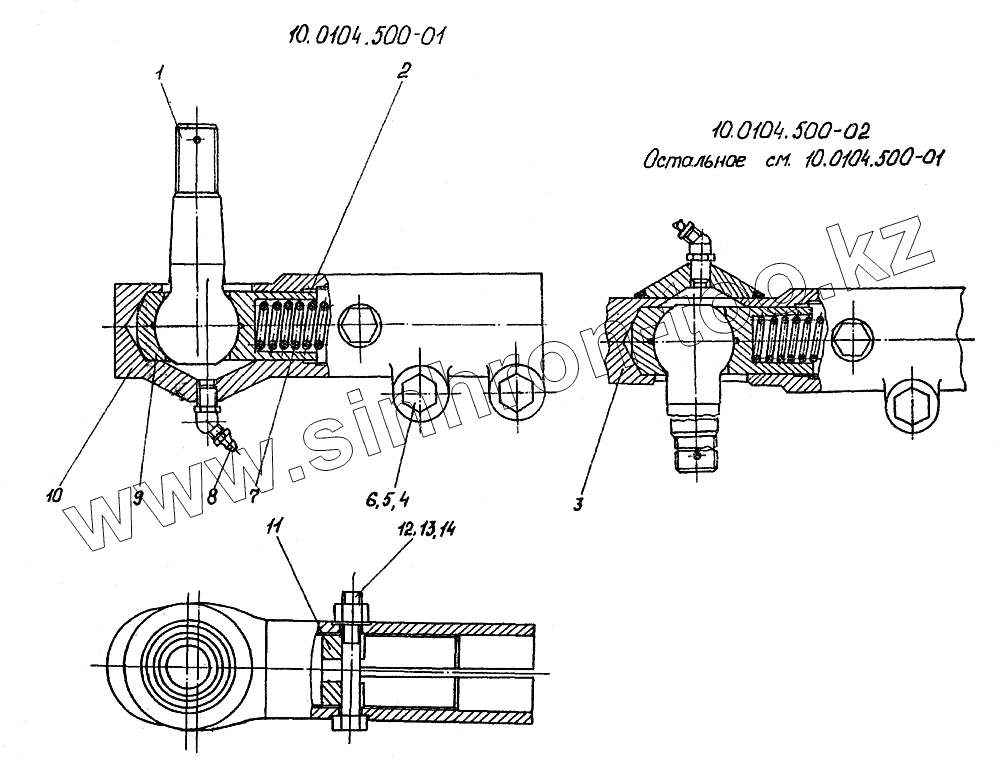

Каталог запасных частей к технике: Атек-999Е. Наконечник тяги

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10.0104.500-02
10.0104.500-01
10.0104.500-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
10.0104.500-02 10.0104.500-02 Наконечник тяги
10.0104.500-01 10.0104.500-01 Наконечник тяги
1 10.0104.502-01 Палец шаровой
2 10.0104.503 Вкладыш
3 10.0104.510 Корпус наконечника
4 M12-6gx45.58.019 ГОСТ 7798-70 Болт
5 М12-6Н.5.019 ГОСТ 5915-70 Гайка
6 12.65Г.019 ГОСТ 6402-70 Шайба
7 10.0104.509 Пружина
8 2.2.45.01 ГОСТ 19853-74 Масленка
9 10.0104.504 Вкладыш
10 10.0104.501 Корпус наконечника
11 10.0104.505 Гайка
12 М10-6gх65.58.019 ГОСТ-7798-70 Болт
13 М10-6Н.5.019 ГОСТ 5915-70 Гайка
14 10.65Г.019 ГОСТ 6402-70 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
