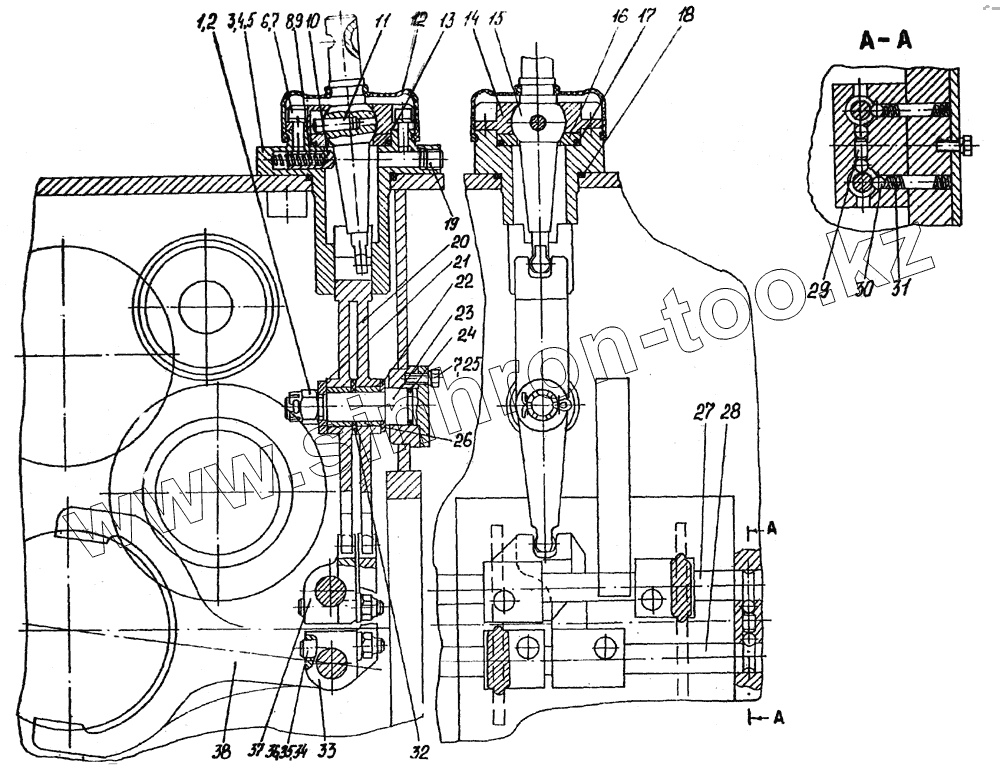

Каталог запасных частей к технике: Атек-999Е. Механизм переключения передач
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2М16х1,5-6Н.8.019 ГОСТ 5918-75 | Гайка | |
| 2 | 4x32.019 ГОСТ 397-79 | Шплинт | |
| 3 | 72.3517.002 | Корпус | |
| 4 | M10-6gx35.58.019 Г0СТ 7798-70 | Болт | |
| 5 | 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 6 | M8-6gx20.66.019. ГОСТ 11738-84 | Винт | |
| 7 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 8 | 72.3517.023 | Пружина | |
| 9 | 72.3517.015 | Пружина | |
| 10 | 72.3517.006 | Толкатель | |
| 11 | 72.3517.018 | Штифт | |
| 12 | 72.3517.019 | Чехол | |
| 13 | 72.3517.021 | Прокладка | |
| 14 | 72.3517.026 | Крышка | |
| 15 | 72.3517.007 | Рычаг переключения | |
| 16 | 72.3517.004 | Седло | |
| 17 | 055-061-36-1-6 ГОСТ 18829-73 | Кольцо | |
| 18 | 063-069-36-1-6 ГОСТ 18829-73 | Кольцо | |
| 19 | 72.3517.008 | Пробка | |
| 20 | 72.3517.101 | Рычаг | |
| 21 | 72.3517.022 | Шайба | |
| 22 | 72.3517.022-01 | Шайба | |
| 23 | 72.3517.001 | Ось | |
| 24 | 023-028-30-1-6 ГОСТ 18829-73 | Кольцо | |
| 25 | M8-6gx20.58.019 ГОСТ 7798-70 | Болт | |
| 26 | 72.3517.102 | Втулка | |
| 27 | 72.3517.012 | Шток | |
| 28 | 72.3517.013 | Шток | |
| 29 | 72.3517.025 | Фиксатор | |
| 30 | 10.0-60 ГОСТ 3722-81 | Шарик | |
| 31 | 72.3517.024 | Пружина | |
| 32 | 72.3517.022-02 | Шайба | |
| 33 | 72.3517.011 | Поводок | |
| 33 | 72.3517.028 | Поводок | |
| 34 | 72.3517.005 | Винт стопорный | |
| 35 | 72.3517.016 | Гайка | |
| 36 | 72.3517.017 | Шайба | |
| 37 | 72.3517.027 | Поводок | |
| 37 | 72.3517.009 | Поводок | |
| 38 | 72.3517.014 | Вилка | |
| 38 | 72.3517.029 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
