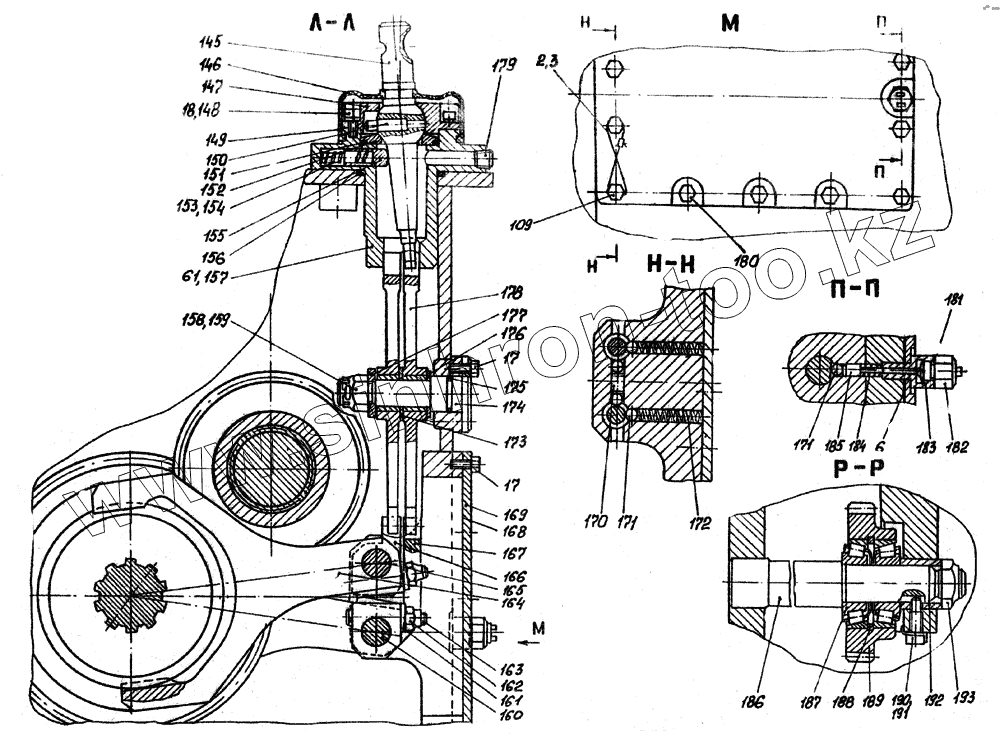

Каталог запасных частей к технике: Атек-999Е. Коробка передач гидромеханическая
2
3
6
17
17
18
61
109
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
164
165
166
166
167
167
168
169
170
171
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 1x6x10.АД1М ГОСТ 18677-73 | Пломба | |
| 3 | КО-0,5 ГОСТ 792-67 | Проволока, L=3000мм | |
| 6 | 72.3500.057 | Прокладка | |
| 17 | M8-6gx20.109.40Х.019 ГОСТ 7798-70 | Болт | |
| 18 | 8Т.65Г.019 ГОСТ 6402-70 | Шайба | |
| 61 | M10-6gx30.109.40X.019 ГОСТ 7798-70 | Болт | |
| 109 | 3M8-6gx25.109.40X.019 ГОСТ 7798-70 | Болт | |
| 145 | 72.3517.007 | Рычаг переключения | |
| 146 | 72.3517.019 | Чехол | |
| 147 | 72.3517.026 | Крышка | |
| 148 | M8-6gх16.66.019 ГОСТ 11738-84 | Винт | |
| 149 | 72.3517.021 | Прокладка | |
| 150 | 72.3517.018 | Штифт | |
| 151 | 055-061-36-1-6 ГОСТ 18829-73 | Кольцо | |
| 152 | 72.3517.004 | Седло | |
| 153 | 72.3517.023 | Пружина | |
| 154 | 72.3517.015 | Пружина | |
| 155 | 72.3517.006 | Толкатель | |
| 156 | 063-069-36-1-6 ГОСТ 18829-73 | Кольцо | |
| 157 | 72.3517.002 | Корпус | |
| 158 | 2.M16х1,5-6H.5.019 ГОСТ 5918-73 | Гайка | |
| 159 | 4х32.019 ГОСТ 397-79 | Шплинт | |
| 160 | 72.3517.013 | Шток | |
| 161 | 72.3517.017 | Шайба | |
| 162 | 72.3517.016 | Гайка | |
| 163 | 72.3517.005 | Винт стопорный | |
| 164 | 72.3517.014 | Вилка | |
| 164 | 72.3517.029 | Вилка | |
| 165 | 72.3517.012 | Шток | |
| 166 | 72.3517.009 | Поводок | |
| 166 | 72.3517.027 | Поводок | |
| 167 | 72.3517.011 | Поводок | |
| 167 | 72.3517.028 | Поводок | |
| 168 | 72.3500.045 | Прокладка | |
| 169 | 72.3500.044 | Крышка | |
| 170 | 72.3517.025 | Фиксатор | |
| 171 | 10.0-60 ГОСТ 3722-81 | Шарик | |
| 172 | 72.3517.024 | Пружина | |
| 173 | 72.3517.022-02 | Шайба | |
| 174 | 72.3517.001 | Ось | |
| 175 | 023-028-30-1-6 ГОСТ 18829-73 | Кольцо | |
| 176 | 72.3517.022-01 | Шайба | |
| 177 | 72.3517.022 | Шайба | |
| 178 | 72.3517.100 | Рычаг | |
| 179 | 72.3517.008 | Пробка | |
| 180 | М8-6gх20.109.40Х.019 ГОСТ 7796-70 | Болт | |
| 181 | 05.3500.084 | Прокладка | |
| 182 | ВК 403 ТУ 37.063.188-76 | Выключатель | |
| 183 | 72.3500.055 | Штуцер | |
| 184 | 72.3500.056 | Пружина | |
| 185 | 72.3500.054 | Толкатель | |
| 186 | 72.3500.041 | Ось | |
| 187 | 7306 ТУ 37.006.162-89 | Подшипник | |
| 188 | 05.3500.051 | Кольцо | |
| 189 | 05.3500.052 | Шестерня | |
| 190 | 05.3500.064 | Винт | |
| 191 | 72.3500.043 | Пластина стопорная | |
| 192 | 72.35000.042 | Втулка | |
| 193 | 72.3500.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
