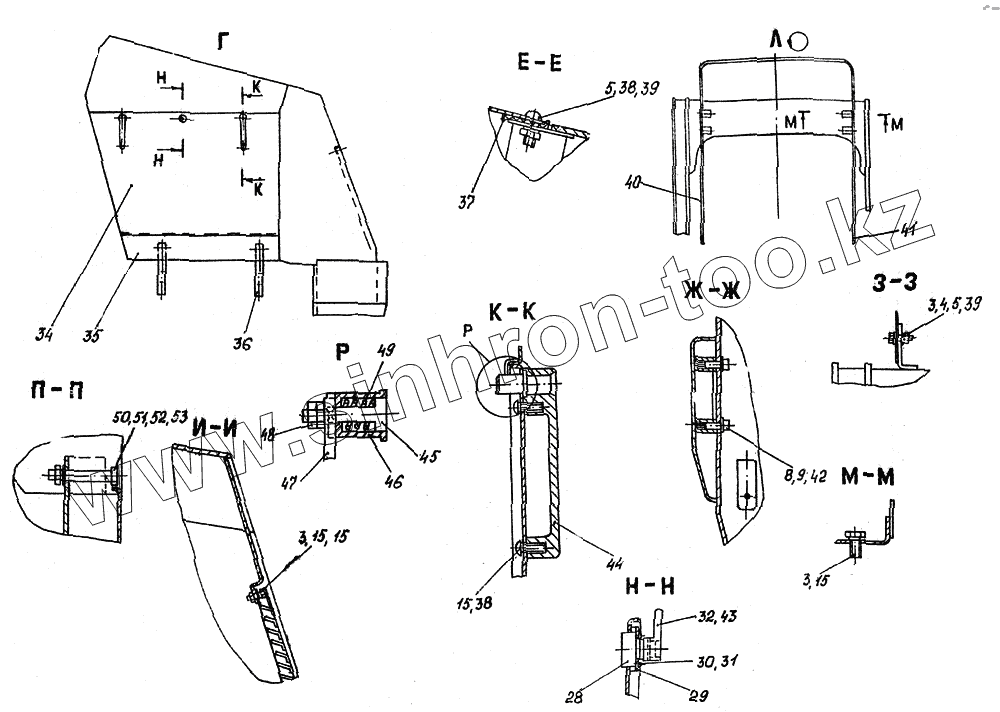

Каталог запасных частей к технике: Атек-999Е. Капот
3
3
3
4
5
5
8
9
15
15
15
15
28
29
30
31
32
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | M8-6gx25.58.019 ГОСТ 7798-70 | Болт | |
| 4 | А8.04.019 ГОСТ 6958-78 | Шайба | |
| 5 | 8.04.019 ГОСТ 11371-78 | Шайба | |
| 8 | 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 9 | 10.04.019 ГОСТ 11371-78 | Шайба | |
| 15 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 28 | МЦ-00-00 | Механизм цилиндровый | |
| 29 | 72.0160.223 | Скоба | |
| 30 | BM3-6gх68.68.019 ГОСТ 17473-80 | Винт | |
| 31 | 3.65Г.019 ГОСТ 6402-70 | Шайба | |
| 32 | 72.0160.224 | Фиксатор | |
| 34 | 72.0160.400 | Боковина | |
| 35 | 72.0160.001-01 | Щиток | |
| 36 | 94.0640.005 | Кронштейн | |
| 37 | 72.0160.004 | Уплотнение | |
| 38 | BM8-6gx20.58.019 ГОСТ 17473-80 | Винт | |
| 39 | M8-6H.5.019 ГОСТ 5915-70 | Гайка | |
| 40 | 72.1160.700-01 | Щиток | |
| 41 | 72.1160.700 | Щиток | |
| 42 | М10-6gх35.58.019 ГОСТ 7798-70 | Болт | |
| 43 | 72.0160.302 | Ось | |
| 44 | 94.0640.302 | Ручка | |
| 45 | 77.0640.101 | Винт | |
| 46 | 77.0640.102 | Втулка | |
| 47 | 77.0640.103 | Планка | |
| 48 | М5-6Н.04.019 ГОСТ 5916-70 | Гайка | |
| 49 | 03.6300.012 | Пружина | |
| 50 | M16-6gх110.58.O19 ГОСТ 7798-70 | Болт | |
| 51 | М16-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 52 | 16.65Г.019 ГОСТ 6402-70 | Шайба | |
| 53 | 16.04.019 ГОСТ 11371-78 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
