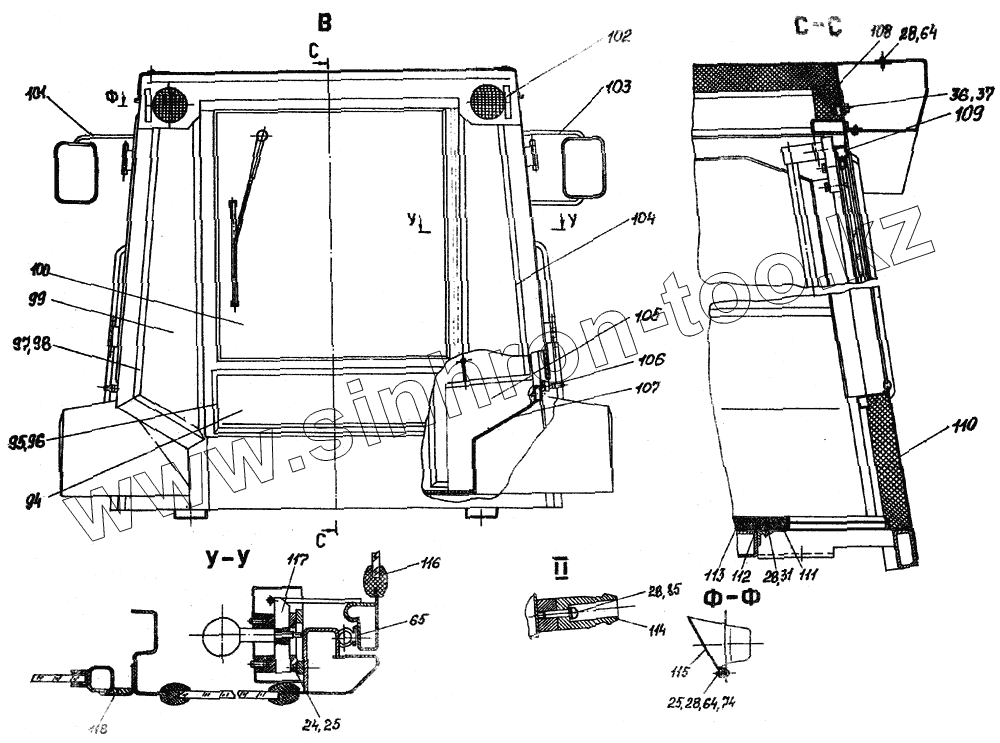

Каталог запасных частей к технике: Атек-999Е. Кабинный модуль
24
25
25
28
28
28
28
31
36
37
64
64
65
74
85
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24 | М6-6gх12.58.019 ГОСТ 7798-70 | Болт | |
| 25 | 6.04.019 ГОСТ 11371-78 | Шайба | |
| 28 | 6.65Г.019 ГОСТ 6402-70 | Шайба | |
| 31 | M6-6gx16.58.019 ГОСТ 7798-70 | Болт | |
| 36 | M8-6gx16.58.019 ГОСТ 7798-70 | Болт | |
| 37 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 64 | BM6-6gх12.58.019 ГОСТ 17473-80 | Винт | |
| 65 | 72.5000.004 | Втулка | |
| 74 | М6-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 85 | BM6-6gx20.58.019 ГОСТ 17473-80 | Винт | |
| 94 | 22.5000.007 | Стекло | |
| 95 | 22.5960.000 | Окантовка окна | |
| 96 | 10.1500.036-12 | Шнур распорный | |
| 97 | 10.1500.036-10 | Шнур распорки | |
| 98 | 22.5940.000 | Окантовка окна | |
| 99 | 22.5000.004 | Стекло | |
| 100 | 22.5000.500 | Окно откидное | |
| 101 | 22.5000.600-01 | Кронштейн | |
| 102 | 22.5000.900 | Панель | |
| 103 | 22.5000.600 | Кронштейн | |
| 104 | 22.5940.000-01 | Окантовка окна | |
| 105 | 72.5300.000 | Пульт управления | |
| 106 | 22.5000.200-01 | Окно | |
| 107 | 22.5000.018-01 | Облицовка | |
| 108 | 22.5000.015 | Облицовка | |
| 109 | 22.5000.036 | Уплотнитель | |
| 110 | 22.5000.014 | Облицовка | |
| 111 | 22.5000.300 | Крышка | |
| 112 | 72.5000.003-01 | Коврик | |
| 113 | 72.5000.003 | Коврик | |
| 114 | 10.1500.086 | Палец | |
| 115 | 22.5000.047 | Кронштейн | |
| 116 | 22.5930.000-01 | ||
| 117 | 22.5700.000 | Замок | |
| 118 | 22.5000.036-01 | Уплотнитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
