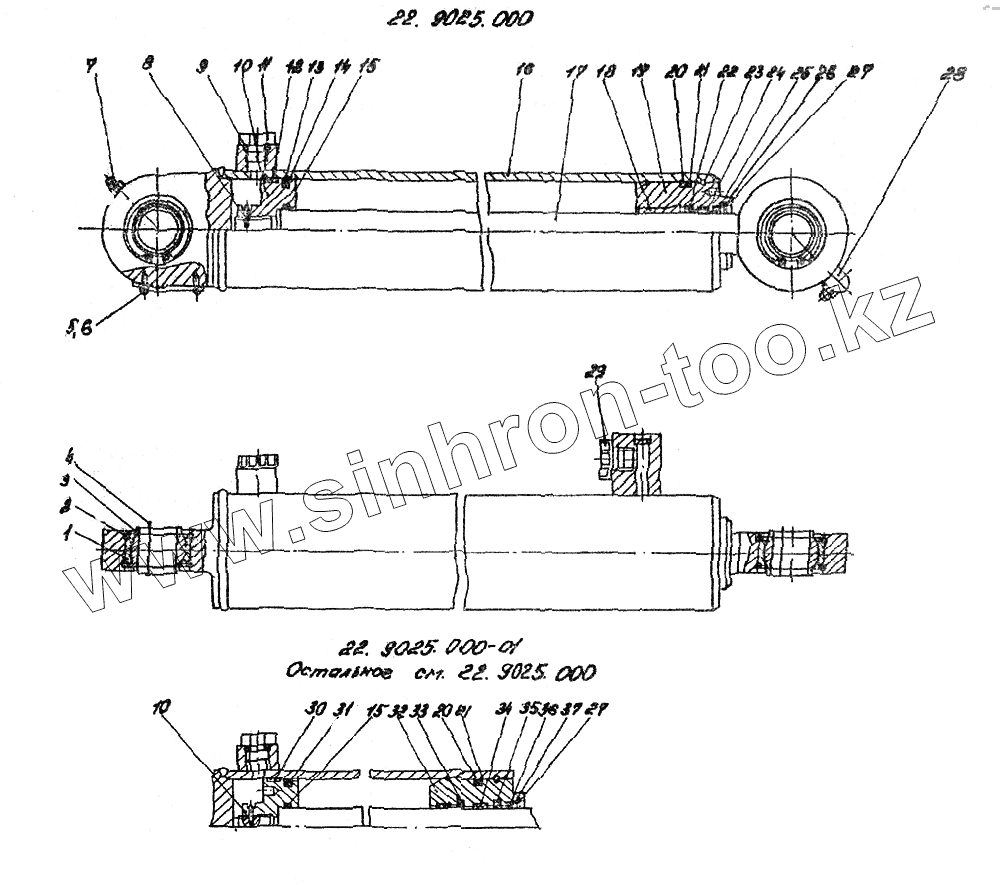

Каталог запасных частей к технике: Атек-999Е. Гидроцилиндр
22.9025.000
22.9025.000
22.9025.000-01
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22.9025.000 | 22.9025.000 | Гидроцилиндр | |
| 22.9025.000-01 | 22.9025.000-01 | Гидро цилиндр | |
| 1 | ШC25K ГОСТ 3635-78 | Подшипник | |
| 2 | В42 хим.окс.прм. ГОСТ 13943-86 | Кольцо | |
| 3 | 50.8029.007 | Кольцо | |
| 4 | 50.8029.011 | Проволока | |
| 5 | 2х4.01.10.016 ГОСТ 10299-80 | Заклепка | |
| 6 | 05.0160.002 | Табличка | |
| 7 | 1.1Ц6 ГОСТ 19853-74 | Масленка | |
| 8 | 22.9025.003 | Кольцо | |
| 9 | 018-022-25-2-2 ГОСТ 18829-73 | Кольцо | |
| 10 | 22.9025.001 | Поршень | |
| 11 | 02.1500.033 | Пробка | |
| 12 | 22.9025.004 | Кольцо | |
| 13 | 22.9025.005 | Кольцо | |
| 14 | 052-058-36-2-2 ГОСТ 18829-73 | Кольцо | |
| 15 | 025-030-30-2-2 ГОСТ 18823-73 | Кольцо | |
| 16 | 22.9025.100 | Гильза | |
| 17 | 22.9025.200 | Шток | |
| 18 | 22.9025.302 | Втулка | |
| 19 | 22.9025.300 | Крышка | |
| 20 | 055-063-46-2-2 ГОСТ 18829-73 | Кольцо | |
| 21 | 50.8029.005 | Кольцо | |
| 22 | 025-031-36-2-2 ГОСТ 18829-73 | Кольцо | |
| 23 | 50.8029.006 | Фиксатор | |
| 24 | 22.9025.006 | Кольцо | |
| 25 | 33.1601.002 | Грязесъемник | |
| 26 | 22.90025.007 | Шайба | |
| 27 | В35 хим.окс.прм. ГОСТ 13943-86 | Кольцо | |
| 28 | 2.1.90Ц6 ГОСТ 19853-74 | Маслёнка | |
| 29 | П2-М20х1,5-61 ГОСТ 22241-76 | Пробка | |
| 30 | S-56713-0630-255-A | Направляющая | |
| 31 | S-55044-0630-A46-N | Кольцо | |
| 32 | 22.9025.002 | Крышка | |
| 33 | S-55013-0250-A46-K-R | Кольцо | |
| 34 | S-56703-0250-255-A | Направляющая | |
| 35 | S-55013-0250-A451-K-R | Кольцо | |
| 36 | S-56150-0250-A451 | Грязесъемник | |
| 37 | 50.8029.004 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
