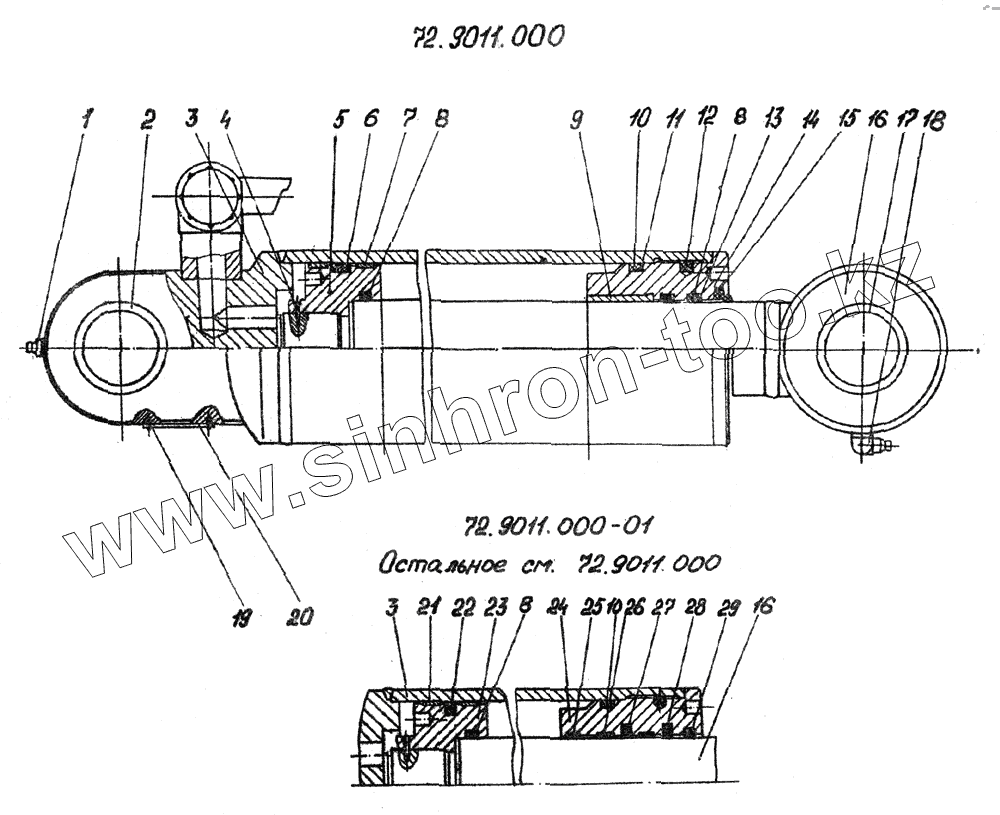

Каталог запасных частей к технике: Атек-999Е. Гидроцилиндр
72.9011.000
72.9011.000
72.9011.000-01
1
2
3
3
4
5
6
7
8
8
8
8
9
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 72.9011.000 | 72.9011.000 | Гидроцилиндр | |
| 72.9011.000-01 | 72.9011.000-01 | Гидроцилиндр | |
| 1 | 1.2 Ц6 ГОСТ 19853-74 | Масленка | |
| 2 | 15.0294.105 | Втулка | |
| 3 | 72.9011.100 | Гильза | |
| 4 | 03.6200.006 | Кольцо | |
| 5 | 05.0301.001 | Поршень | |
| 6 | 15.0361.004-01 | Кольцо | |
| 7 | 05.0290.004-02 | Кольцо | |
| 8 | 056-066-58-2-2 ГОСТ 18829-73 | Кольцо | |
| 8 | 056-066-58-2-2 ГОСТ 18829-73 | Кольцо | |
| 9 | 50.8030.302-01 | Втулка | |
| 10 | 090-100-58-2-2 ГОСТ 18829-73 | Кольцо | |
| 10 | 090-100-58-2-2 ГОСТ 18829-73 | Кольцо | |
| 11 | 56.8022.007 | Кольцо | |
| 12 | 50.8022.006 | Пробка | |
| 13 | 15.0363.003 | Кольцо | |
| 14 | 15.0601.300-01 | Крышка | |
| 15 | 37.1200.004 | Грязесъёмник | |
| 16 | 15.0601.200 | Шток | |
| 17 | 15.0294.105-01 | Втулка | |
| 18 | 2.2.90.Ц6 ГОСТ 19853-74 | Маслёнка | |
| 19 | 2х4.01.10.016 ГОСТ 10299-80 | Заклепка | |
| 20 | 05.0160.002 | Табличка | |
| 21 | 5-56743-1000-255-A | Направляющая | |
| 22 | S-55044-1000-G46-N | Кольцо | |
| 23 | 16.0601.003-02 | Поршень | |
| 24 | 15.0601.004-01 | Крышка | |
| 25 | S-57267-0560-47-A | Направляющая | |
| 26 | S-56703-0560-255-A | Направляющая | |
| 27 | S-5S013-0560-G46-K-R | Кольцо | |
| 28 | S-55013-0560-G451-K-R | Кольцо | |
| 29 | S-56151-0560-G451 | Грязесъемник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
