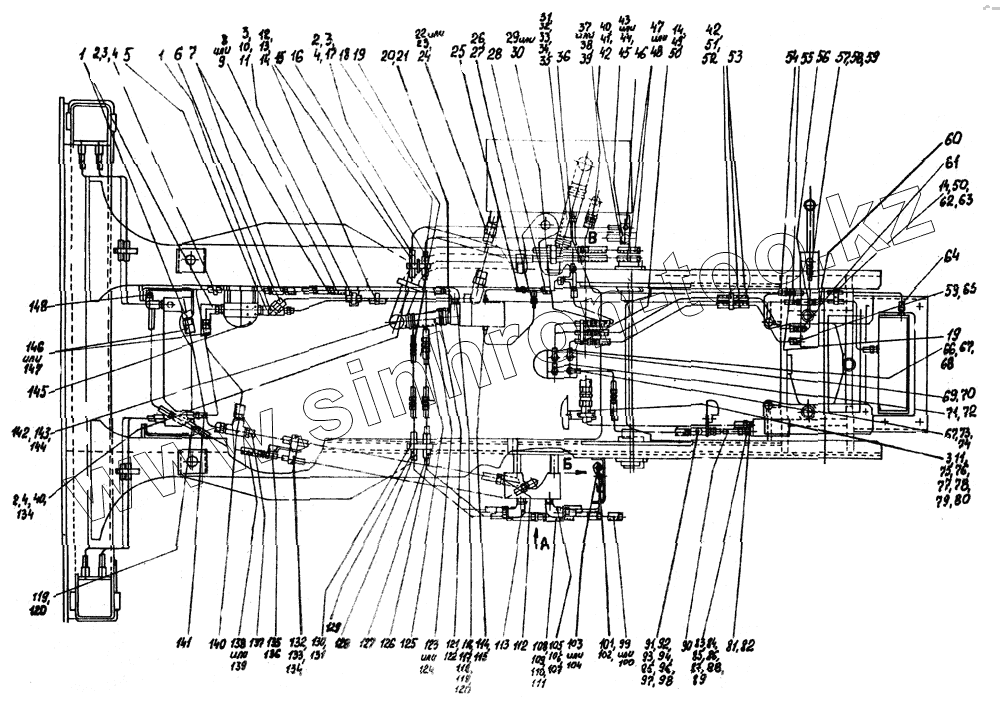

Каталог запасных частей к технике: Атек-999Е. Гидроразводка шасси

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
14
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
41
42
42
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
106
107
107
108
109
110
111
112
113
114
115
116
117
118
119
119
120
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
Позиция на иллюстрации Заводской номер детали Название детали
1 35.0300.410 Штуцер угловой в сборе
2 05.1910.024 Хомут
3 M10-6gx40.58.019 ГОСТ 7798-70 Болт
4 10.04.019 ГОСТ 13463-77 Шайба
5 05.1910.200 Гидроклапан обратный
6 72.9110.090 Труба
7 72.9110.100 Гидроклапан обратный
8 50.0000.100 Рукав Н-12-450-00.00-С
9 65.9930.000 Рукав Н-12-450-00.00-Э
10 10.1906.019 Хомут
11 10.65Г.019 ГОСТ 6402-70 Шайба
12 09.2100.027 Хомут
13 M8-6gх16.58.019 ГОСТ 7798-70 Болт
14 8.65Г.019 ГОСТ 6402-70 Шайба
15 72.9110.010-10 Труба
16 94.9200.040-05 Труба
17 94.9200.040-06 Труба
18 72.9110.020-01 Труба
19 10.1905.066 Штуцер
19 10.1905.066 Штуцер
20 66.9100.005 Штуцер
21 33М1 ГОСТ 23358-87 Прокладка
22 50.0000.450 Рукав К-25-430-00.00-С
23 62.9925.100 Рукав К-25-430-00.00-Э
24 10.1904.047 Угольник проходной
25 72.9100.030-01 Труба
26 72.9100.030 Труба
27 72.9100.006 Тройник
28 72.9100.007 Тройник
29 50.0000.100-03 Рукав Н-12-850-00.00-С
30 66.9930.000-03 Рукав Н-12-850-00.00-Э
31 72.9100.017-04 31,5х43-1 ГОСТ 10362-76 Рукав,L=260mm
32 09.2100.017 Хомут
33 M6-6gх35.58.019 ГОСТ 7798-70 Болт
34 М6-6Н.5.019 ГОСТ 5915-70 Гайка
35 6.65Г.019 ГОСТ 6402-70 Шайба
36 94.9200.040 Труба
37 50.0000.300-02 Рукав Н-20-850-00.00-С
38 66.9950.000-02 Рукав Н-20-850-00.00-Э
39 35.0300.003 Штуцер
40 72.9400.007 Хомут
40 72.9400.007 Хомут
41 M10-6gx30.58.019 ГОСТ 7798-70 Болт
41 M10-6gx30.58.019 ГОСТ 7798-70 Болт
42 10.04.019 ГОСТ 13463-77 Шайба
42 10.04.019 ГОСТ 13463-77 Шайба
43 66.9940.000-17 Рукав Н-16-800-00.00-Э
44 72.9916.100-09 Рукав Н-16-800-00.00-С
45 15.0280.003 Штуцер
46 50.0000.100-12 Рукав H-12-800-00.00-C
47 50.0000.100-01 Рукав Н-12-550-00.00-С
48 66.9930.000-01 Рукав Н-12-550-00.00-Э
49 72.9100.008 Хомут
50 M8-6gx30.58.019 ГОСТ 7798-70 Болт
51 10.1905.059 Хомут
51 10.1905.059 Хомут
52 М10-6gх20.58.019 ГОСТ 7798-70 Болт
52 M10-6gx20.58.019 ГОСТ 7798-70 Болт
53 50.0000.100-13 Рукав Н-12-1300-00.00-С
53 50.0000.100-13 Рукав Н-12-1300-00.00-С
54 72.9110.010-01 Труба
55 72.9110.010 Труба
56 64.9100.100 Гидроклапан обратный
57 72.9100.010-15 Труба
58 10.0109.017 Штуцер
59 016-020-25-2-2 ГОСТ 18829-73 Кольцо
60 66.9100.020-05 Труба
61 15.0280.015 Штуцер
62 22.9200.008 Хомут
63 22.9200.009 Хомут
64 66.9100.020-04 Труба
65 10.1908.011 Штуцер
66 72.9100.010-14 Труба
67 22.9100.006-01 Штуцер
68 10.3803.205 Прокладка
69 72.9100.010-13 Труба
70 72.9100.001 Штуцер
71 72.9100.010-12 Труба
72 72.9100.001-01 Штуцер
73 72.9100.010-11 Труба
74 18.0270.009 Штуцер угловой
75 66.9100.040 Труба
76 49.1905.002 Хомут
77 72.9100.002 Кронштейн
78 M12-6gx40.58.019 ГОСТ 7798-70 Болт
79 M10-6H.5.019 ГОСТ 5915-70 Гайка
80 12.65Г.019 ГОСТ 6402-70 Шайба
81 22.9100.003 Фланец
82 027-532-30-2-2 ГОСТ 18829-73 Кольцо
83 22.9100.004 Фланец
84 22:9100.005 Штуцер
85 57.0107.001 Кольцо
86 57.0107.002 Гайка
87 M8-6gx35.58.019 ГОСТ 7798-70 Болт
88 018-022-25-2-2 ГОСТ 18829-73 Кольцо
89 020-025-30-2-2 ГОСТ 18829-73 Кольцо
90 66.9100.020-19 Труба
91 22.9100.110 Тройник
92 10.0700.003 Пробка
93 10.1908.013 Гайка
94 66.9100.009 Кронштейн
95 012-016-25-2-2 ГОСТ 18829-73 Кольцо
96 M16-6gx40.58.019 ГОСТ 7798-70 Болт
97 М16-6Н.5.019 ГОСТ 5915-70 Гайка
98 16.65Г.019 ГОСТ 6402-70 Шайба
99 50.0000.100-11 Рукав Н-12-700-00.00-С
100 66.9930.000-20 Рукав Н-12-700-00.00-Э
101 M10-6gx40.58.019 ГОСТ 7798-70 Болт
102 М10-6Н.5.019 ГОСТ 5915-70 Гайка
103 66.9940.000-18 Рукав Н-16-1250-00.00-Э
104 72.9316.100-16 Рукав Н-16-1250-00.00-С
105 69.9001.001-01 Штуцер
106 15.0274.006 Кольцо
106 15.0274.006 Кольцо
107 15.0274.007 Гайка
107 15.0274.007 Гайка
108 22.9100.009 Штуцер
109 26.2101.004 Кольцо
110 26.2101.00 Гайка накидная
111 94.9100.001 Тройник
112 10.1700.004 Штуцер
113 15.0273.017 Штуцер
114 77.9100.002 Штуцер
115 16.M1 ГОСТ 23358-87 Прокладка
116 77.9100.001 Штуцер
117 27 M1 ГОСТ 23358-87 Прокладка
118 18.0270.009-01 Штуцер угловой
119 10.1904.003 Кольцо
120 10.1904.006 Гайка накидная
121 72.9100.017 31,5x43-16 ГОСТ 10362-76 Рукав L=170mm
122 10.1208.003 Хомут
123 72.9100.017-01 31,5x43-16 ГОСТ 10362-76 Рукав, L=230mm
124 72.9100.017-03 31,5x43-16 ГОСТ 10362-76 Рукав, L=200мм
125 05.1920.002 Штуцер
126 72.9110.020 Труба
127 94.9200.040-04 Труба
128 94.9200.040-03 Труба
129 72.9110.010-09 Труба
130 94.9100.006 Проставка
131 M10-6gx110.58.019 ГОСТ 7798-70 Болт
132 94.9100.002 Кронштейн
133 94.9100.003 Хомут
134 M10-6gx20.58.019 ГОСТ 7798-70 Болт
135 94.9100.007 Штуцер
136 94.9100.020 Труба
137 94.9100.030 Труба
138 50.0000.300 Рукав Н-20-450-00.00-С
139 66.9950.000 Рукав Н-20-450-00.00-Э
140 05.1910.009 Тройник
141 94.9200.040-07 Труба
142 72.9100.070 Коллектор
143 10.1901.007 Хомут
144 72.9100.004 Хомут
145 66.9043.000 Фильтр
146 50.0000.450-05 Рукав К-25-680-00.00-С
147 62.9925.100-05 Рукав К-25-680-00.00-Э
148 94.9200.040-08 Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
