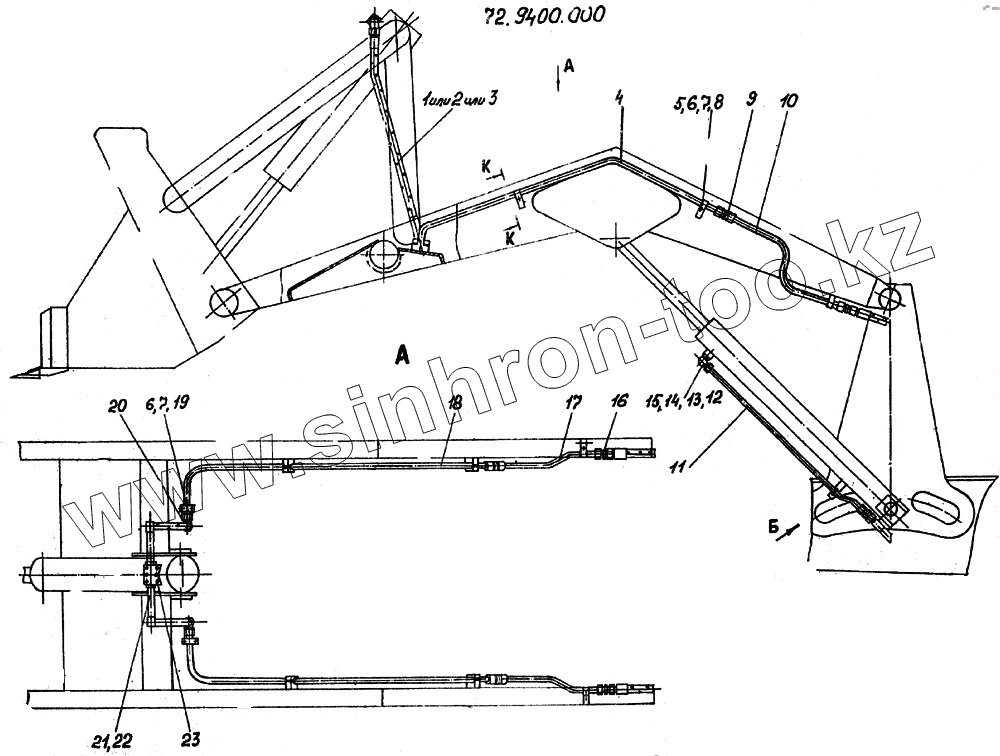

Каталог запасных частей к технике: Атек-999Е. Гидроразводка погрузочного оборудования
72.9400.000
1
2
3
4
5
6
6
6
7
7
7
8
9
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 72.9400.000 | 72.9400.000 | Гидроразводка погрузочного оборудования | |
| 1 | 66.9940.000-02 | Рукав Н-16-850-00.00-Э | |
| 2 | 72.9916.100-10 | Рукав Н-16-850-00.00-С | |
| 3 | РВД 216-20-850-У1 ТУ 22-4765-80 М27x1.5 | Рукав | |
| 4 | 72.9400.010-02 | Труба | |
| 5 | 72.9400.007 | Хомут | |
| 6 | М10-6gx30.58.019 ГОСТ 7798-70 | Болт | |
| 6 | M10-6gx30.58.019 ГОСТ 7798-70 | Болт | |
| 7 | 10.04.019 ГОСТ 13463-77 | Шайба | |
| 7 | 10.04.019 ГОСТ 13463-77 | Шайба | |
| 8 | 72.9400.012 | Труба | |
| 9 | 15.0330.003 | Штуцер | |
| 10 | 72.9400.010 | Труба | |
| 11 | 72.9400.020-06 | Труба | |
| 12 | 18.0270.006 | Штуцер угловой | |
| 12 | 18.0270.006 | Штуцер угловой | |
| 13 | 15.0330.005 | Кольцо | |
| 13 | 15.0330.005 | Кольцо | |
| 14 | 15.0330.004 | Гайка | |
| 14 | 15.0330.004 | Гайка | |
| 15 | 020-025-30-2-2 ГОСТ 18829-73 | Кольцо | |
| 15 | 020-025-30-2-2 ГОСТ 18829-73 | Кольцо | |
| 16 | 15.0280.003 | Штуцер | |
| 17 | 72.9400.010-01 | Труба | |
| 18 | 72.9400.010-04 | Труба | |
| 19 | 72.9400.005 | Хомут | |
| 20 | 05.1930.003 | Штуцер угловой | |
| 21 | 72.9400.030 | Фланец | |
| 22 | 023-028-30-2-2 ГОСТ 18829-73 | Кольцо | |
| 23 | M8-6gx35.109.40X.019 ГОСТ 11738-84 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
