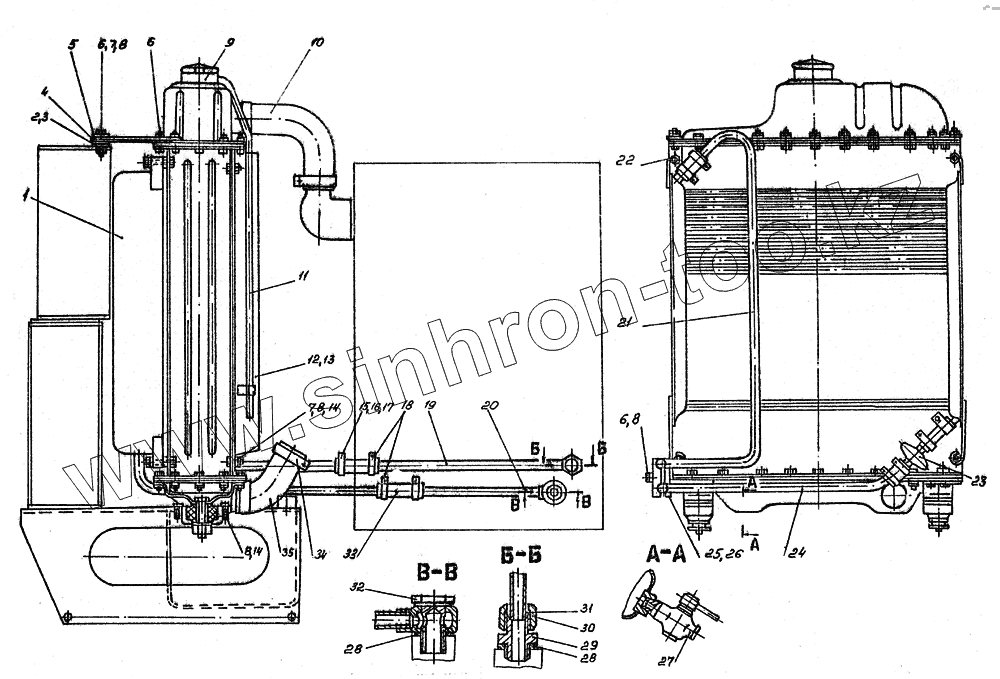

Каталог запасных частей к технике: Атек-999Е. Блок охлаждения
1
2
3
4
5
6
6
6
7
7
8
8
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 70У-1405010 | Радиатор | |
| 2 | 22.0120.102 | Амортизатор | |
| 3 | 22.0120.103 | Втулка | |
| 4 | 22.0120.101 | Кронштейн | |
| 5 | 15.0120.112 | Шайба | |
| 6 | М8-6gx35.58.010 ГОСТ 7798-70 | Болт | |
| 7 | М8-6H.5.019 ГОСТ 5915-70 | Гайка | |
| 8 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 9 | 70У-1301010 | Радиатор | |
| 10 | 15.0120.115 | Шланг гнутый | |
| 11 | 15.0120.101 | Трубка | |
| 12 | 70-1309080 | Кожух | |
| 13 | 22.0120.170 | Диффузор | |
| 14 | M8-6gx16.58.019 ГОСТ 7798-70 | Болт | |
| 15 | 15.0120.162 | Гайка | |
| 16 | М6-6gx35.58.019 ГОСТ 7798-70 | Болт | |
| 17 | 6.04.019 ГОСТ.11371-78 | Шайба | |
| 18 | 15.0120.160 | Хомут | |
| 19 | 66.0120.150 | Труба | |
| 20 | 66.0120.140 | Труба | |
| 21 | 66.0120.180-01 | Труба | |
| 22 | 8.04.019 ГОСТ 11371-78 | Шайба | |
| 23 | 70-1405230 | Фильтр | |
| 24 | 66.0120.180 | Труба | |
| 25 | 05.1920.006 | Хомут | |
| 26 | 05.1930.002 | Хомут | |
| 27 | Кр2-1305000 | Краник | |
| 28 | 15.0120.013-01 | Прокладка | |
| 29 | 13.1120.002 | Штуцер | |
| 30 | 10.1904.006 | Гайка накидная | |
| 31 | 10.1904.003 | Кольцо | |
| 32 | 15.0120.107 | Винт | |
| 33 | 15.0120.105 | Рукав | |
| 34 | 15.0120.160-01 | Хомут | |
| 35 | 15.0120.116 | Шланг гнутый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
