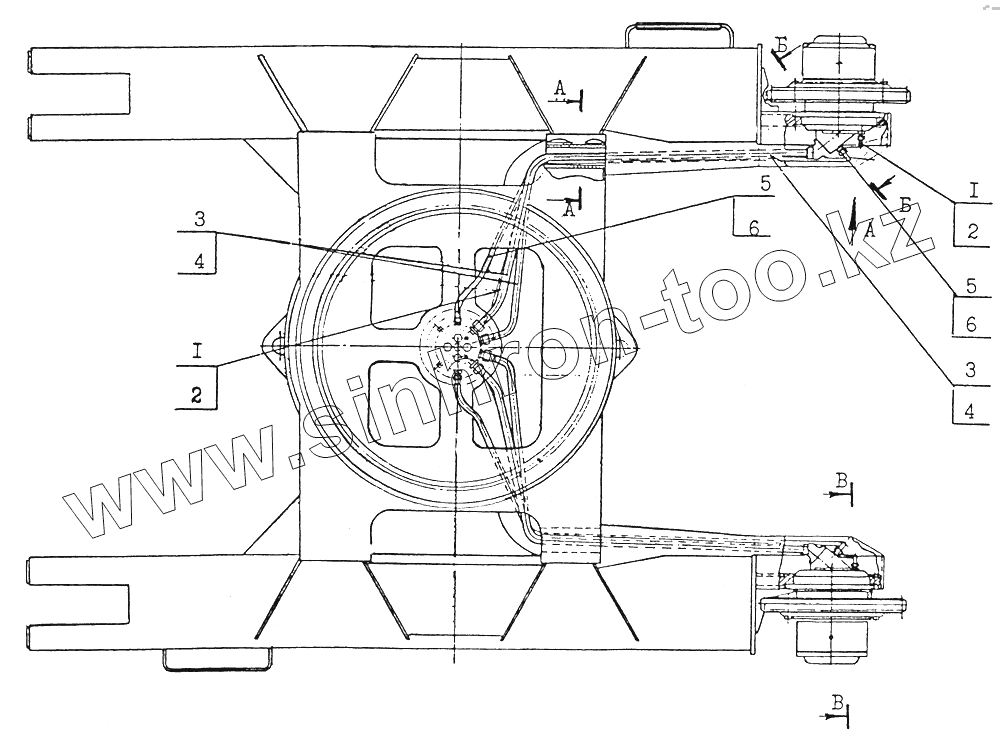

Каталог запасных частей к технике: Атек-761. 58.9120.000 Гидроразводка гусеничного хода

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано Атек-2324-1 (2005) Атек-761 Атек-999Е (2006) Э-5015А (1997) ЭО-4321Б (1996) ЭО-4321В (дополнение) (1997) ЭОВ-4421 (1983)

Схема > Не выбрано 40.1500.000-06 Кабина 40.1500.000-06 Кабина 40.1500.000-06 Кабина 45.1526.000 Стекло ветровое 40.9800.000 Контейнер 10.2800.000-01 Капот двигателя 19.1200.000 Установка силовая 45.3802.000 Установка компрессора 43.1201.000 Установка гидронасосов 49.1206.000 Узел подачи топлива 10.1207.000 Управление подачей топлива 10.1218.000 Установка подогревателя ПЖБ-300В 10.1218.000 Установка подогревателя ПЖБ-300В 40.3801.000 Установка насоса 40.3801.000 Установка насоса 10.2500.000 Шланг ручной заправки 49.2200.000 Топливный бак 50.1100.000 Фильтр 10.1213.000 Установка радиатора, калорифера и шторки 58.1000.000 Ход гусеничный 58.1020.000 Механизм натяжения 58.1020.100 Колесо натяжное 33.0102.300 Гидроцилиндр 58.1040.000 Гусеница 58.1040.100 Цепь гусеничная 58.1080.000,58.1080.000-01 Каток 58.9120.000 Гидроразводка гусеничного хода 58.9120.000 Гидроразводка гусеничного хода 62.1070.000 Привод гусеничного хода 62.1070.100 Водило в сборе 62.1070.200 Водило в сборе 62.1070.300 Водило в сборе 58.2000.000 Платформа поворотная 49.0910.000-02 Пневморазводка поворотной платформы 49.0910.000-02 Пневморазводка поворотной платформы 58.9200.000 Гидроразводка поворотной платформы 58.9200.000 Гидроразводка поворотной платформы 58.9200.000 Гидроразводка поворотной платформы 19.3807.000 Управление подачей топлива 19.3808.000 Пульт управления 19.3809.000 Гидроразводка управления 19.2000.000 Электрооборудование 19.2000.000 Электрооборудование 19.3800.000 Управление экскаватором 19.3803.000 Пульт управления 19.3806.000 Щиток приборов 58.3000.00 Рабочее оборудование обратная лопата с ковшом емк. 0.8 м3 58.3000.00 Рабочее оборудование обратная лопата с ковшом емк. 0.8 м3 49.1906.000-03 Гидроразводка рабочего оборудования 49.1906.000-03 Гидроразводка рабочего оборудования 10.0909.000 Клапан обратный 49.1400.000 Гидробак 09.0902.120 Дозатор 57.1300.000 Привод поворота 21.1300.100 Блок клапанов 58.9060.000-01 Коллектор 58.9060.000-01 Коллектор 58.9500.000 Гидроразводка сервоуправления 58.9500.000 Гидроразводка сервоуправления 45.1907.100 Гидроклапан 40.1906.190 Дроссель 57.2108.000,57.2108.000-01 Гидроцилиндр 57.2109.000,57.2109.000-01 Гидроцилиндр 57.2117.000,57.2117.000-01 Гидроцилиндр 10.1901.920 Кран переключения слива 58.9002.000 Гидрораспределитель 57.9001.100,57.9001.100-01 Гидрораспределитель 57.9001.200,57.9001.200-01 Гидрораспределитель 57.9001.500 Гидроклапан обратный 57.9032.100 Гидроклапан предохранительный 15.0273.400 Гидроклапан предохранительный 62.9001.100,62.9001.100-01 Гидрораспределитель 62.9001.200 Гидрораспределитель 62.9001.500 Гидроклапан предохранительный 58.9033.000 Дроссель 58.0000.000 Экскаватор одноковшовый ATEK-761

58.9120.000

1

1

2

2

3

3

4

4

5

5

6

6

Позиция на иллюстрации	Заводской номер детали		Название детали
58.9120.000	58.9120.000		Гидроразводка
1	62.9120.820		Рукав КФ-20-00.00-С
2	62.9120.860		Рукав КФ-20-00.00-С
3	50.0000.560		Рукав К-08-00.90-С
4	62.9908.300		Рукав К-08-00.90-С
5	50.0000.160		Рукав K-12-00.90-С
6	50.9912.300		Рукав K-12-00.90-С
7	11738.10.35		Винт
8	6402.10		Шайба
9	50.0000.312		Хомут
10	62.9120.003		Рукав
11	18829.016.020.25.2.2		Кольцо
12	49.1904.024		Штуцер
13	57.9120.004		Кольцо
14	18829.012.016.25.2.2		Кольцо
15	10.0809.011		Штуцер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
