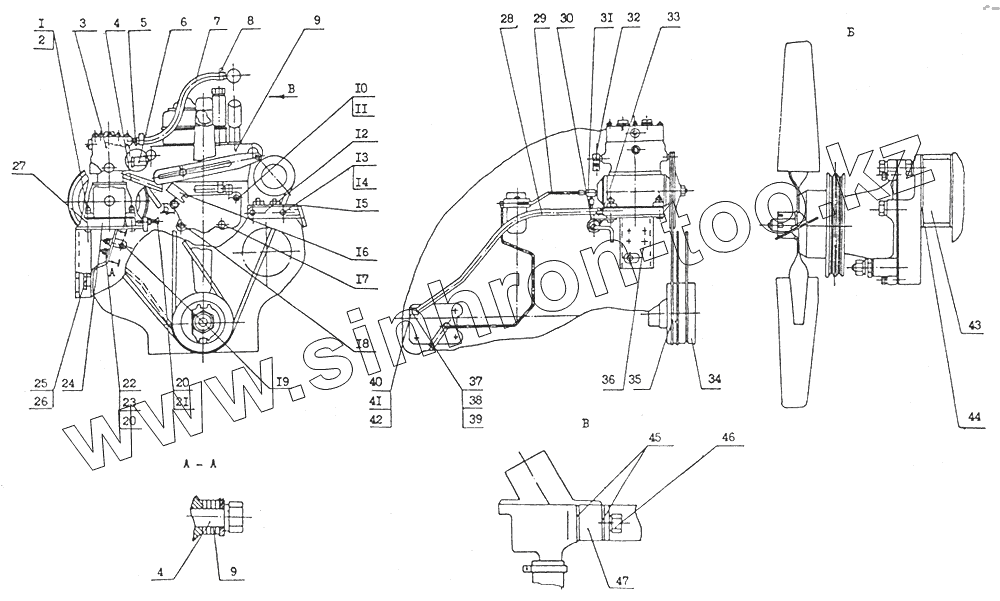

Каталог запасных частей к технике: Атек-761. 45.3802.000 Установка компрессора
45.3802.000
1
2
3
4
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
20
21
22
24
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45.3802.000 | 45.3802.000 | Установка компрессора | |
| 1 | 10.1202.011 | Болт специальный | |
| 2 | 5915.10 | Гайка | |
| 3 | 130-35090.12-Г | Компрессор | |
| 4 | 45.3802.006 | Шайбе регулировочная | |
| 5 | 10.1202.105 | Шатун | |
| 6 | 49.1202.900 | Подвод воздуха к компрессору | |
| 7 | 10.1202.014 | Рукав | |
| 8 | 10.1202.700 | Хомут | |
| 10 | 7798.12.140 | Болт | |
| 11 | 11371..12 | Шайба | |
| 12 | 45.3802.300 | Кронштейн | |
| 13 | 7798.10.100 | Болт | |
| 14 | 11371.10 | Шайба | |
| 15 | 45.3802.200 | Кронштейн | |
| 16 | 45.3802.011 | Доработка кронштейна | |
| 17 | 7798.6.110 | Болт | |
| 18 | 7798.16.30 | Болт | |
| 19 | 7798.16.70 | Болт | |
| 20 | 22032.10.25 | Шпилька | |
| 21 | 5916.10 | Гайка | |
| 22 | 5915.8 | Гайка | |
| 24 | 10.1202.115 | Кронштейн | |
| 26 | 11371.16 | Шайба | |
| 27 | 10.1202.107 | Прокладка | |
| 28 | 10.1202.015 | Рукав | |
| 29 | 45.3802.700 | Шланг | |
| 30 | 35.1200.019 | Хомут | |
| 31 | 45.3802.003 | Тройник | |
| 32 | 10.1202.104 | Угольник | |
| 33 | 10.1202.108 | Штуцер | |
| 34 | 45.3802.001 | Шкив коленвала | |
| 35 | 1284.1.В(5)-1400 | Ремень | |
| 36 | 45.3802.800 | Кронштейн | |
| 37 | 02.1200.006 | Хомут | |
| 38 | 10.1202,002 | Штуцер | |
| 39 | 50.4574.535 | Прокладка | |
| 40 | 7798.6.20 | Болт | |
| 42 | 6402.6 | Шайба | |
| 43 | 10.1202.400-01 | Подставка крышки водяного насоса | |
| 44 | 10.1202.008 | Прокладка | |
| 45 | 45.3802.005 | Прокладка | |
| 46 | 7798.10.65 | Болт | |
| 47 | 45.3802.004 | Проставка |
