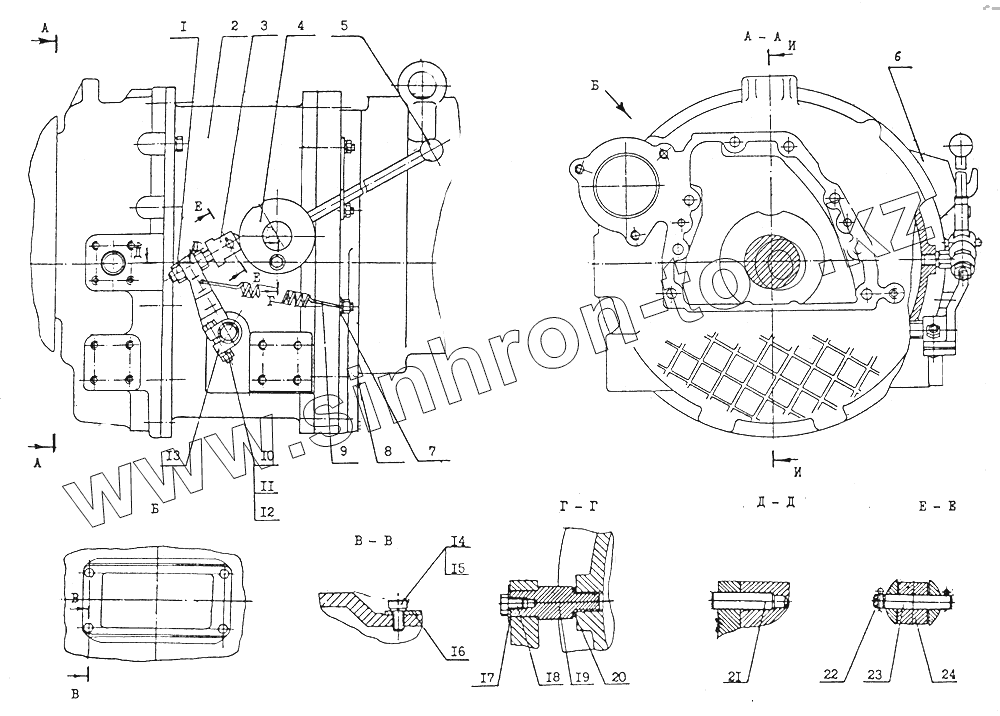

Каталог запасных частей к технике: Атек-761. 40.3801.000 Установка насоса

Тип техники

Марка

Модель

Схема

40.3801.000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
40.3801.000	40.3801.000		Установка насоса
1	5916.16		Гайка
2	40.3801.001		Картер муфты сцепления
3	40.3801.007		Держатель
4	40.3801.100		Рычаг
5	2.Д61.16		Ручка П30
6	40.3801.012		Планка
7	10.0900.036		Пластина
8	10.0814.003		Головка
9	10.0808.012		Пружина
10	7798.12.60		Болт
11	5915.12		Гайка
12	6402.12		Шайба
13	40.3801.002		Рычаг
14	7798.6.16		Болт
15	6402.6		Шайба
16	40.3801.011		Крышка
17	6958.8		Шайба
18	7798.8.10		Болт
19	40.3801.004		Стойка
20	6402.14		Шайба
21	3128.12.50		Штифт
22	397.3,2.20		Шплинт
23	40.3801.006		Ось
24	40.3801.003		Ролик
25	7798.12.35		Болт
26	6402.12		Шайба
27	5915.10		Гайка
28	6402.10		Шайба
29	22032.10.55		Шпилька
30	22.017.41		Насос сдвоенный 321.224.00.000-14.00У1
31	40.3801.009		Вал
32	14.2132.1		Корпус подшипника
33	14.2177		Фиксатор
34	14.2125.1		Валик вилки
35	14.2124.2A		Вилка выключения
36	7796.14.40		Болт
37	20.21С2		Муфта выключения

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
