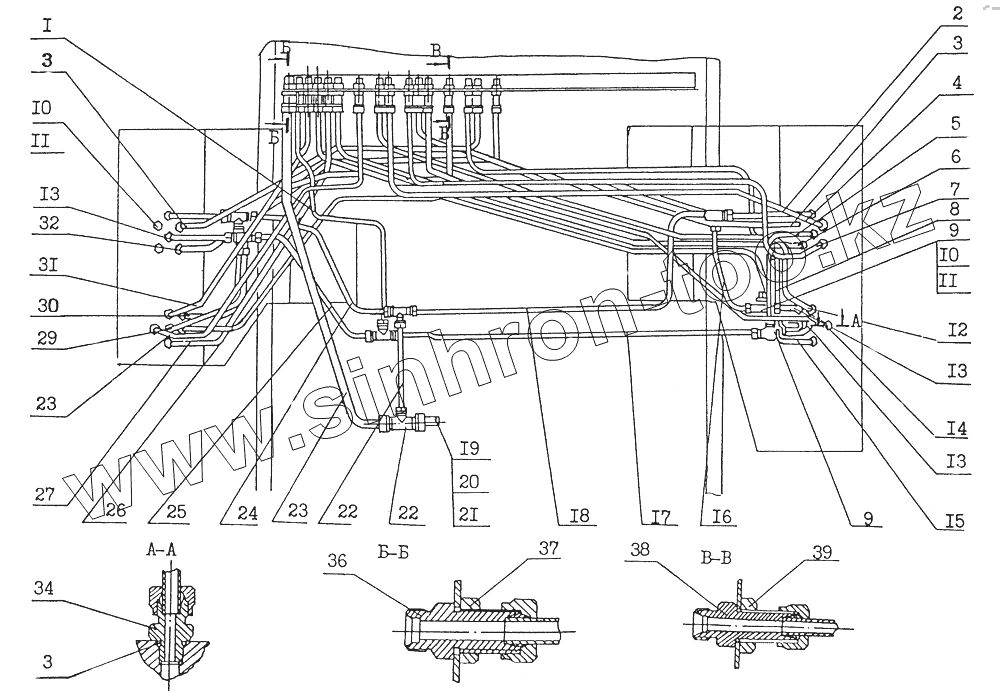

Каталог запасных частей к технике: Атек-761. 19.3809.000 Гидроразводка управления
19.3809.000
1
2
3
3
3
4
5
6
7
8
9
9
10
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
34
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19.3809.000 | 19.3809.000 | Гидроразводка управления | |
| 1 | 49.3810.010-24 | Труба | |
| 2 | 49.3810.010-03 | Труба | |
| 3 | 49.3810.010-18 | Труба | |
| 4 | 49.3810.010-29 | Труба | |
| 5 | 49.3810.010-02 | Труба | |
| 6 | 49.3810.010-33 | Труба | |
| 7 | 49.3810.010-30 | Труба | |
| 8 | 49.3810.010-22 | Труба | |
| 9 | 10.1904.017 | Тройник | |
| 10 | 10.0809.002 | Гайка накидная | |
| 11 | 10.1908.008 | Планка | |
| 12 | 49.3810.010-20 | Труба | |
| 13 | 49.3810.010 | Труба | |
| 14 | 49.3810.010-40 | Труба | |
| 15 | 49.3810.010-23 | Труба | |
| 16 | 49.3810.010-04 | Труба | |
| 17 | 49.3810.010-11 | Труба | |
| 18 | 49.3806.010 | Труба | |
| 19 | 10.1904.003 | Кольцо | |
| 20 | 10.1904.006 | Гайка накидная | |
| 21 | 19.3809.001 | Заглушка | |
| 22 | 49.1904.003 | Тройник | |
| 23 | 49.3810.020-01 | Труба | |
| 24 | 49.3810.010-10 | Труба | |
| 25 | 49.3810.010-09 | Труба | |
| 26 | 49.3810.010-32 | Труба | |
| 27 | 49.3810.010-26 | Труба | |
| 28 | 49.3810.010-41 | Труба | |
| 29 | 49.3810.010-08 | Труба | |
| 30 | 49.3810.010-07 | Труба | |
| 31 | 49.3810.010-25 | Труба | |
| 32 | 49.3810.010-15 | Труба | |
| 33 | 49.3810.010-16 | Труба | |
| 34 | 10.0801.011 | Штуцер | |
| 35 | 18829.029.016.25.2.2 | Кольцо | |
| 36 | 10.1908.012 | Штуцер | |
| 37 | 10.1908.013 | Гайка | |
| 38 | 10.0809.004 | Штуцер | |
| 39 | 10.0809.007 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
